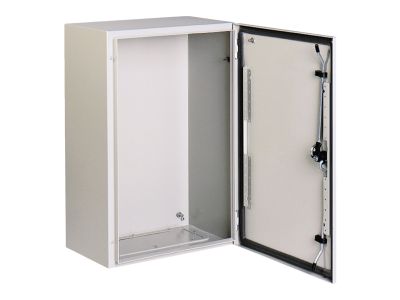

Obudowa wisząca Spacial S3DEX (ATEX) 500x400x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3DEX5420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3DEX (symbol NSYS3DEX5420) firmy Schneider Electric to kompaktowe rozwiązanie przeznaczone do instalacji w potencjalnie wybuchowych środowiskach. Wymiary 500x400x200 mm (wys. x szer. x gł.) zapewniają wystarczającą przestrzeń dla aparatury, a stopień ochrony IP66 i odporność mechaniczna IK10 gwarantują niezawodność w trudnych warunkach. Obudowa posiada gładkie drzwi z zamkiem, nie zawiera fabrycznej płyty montażowej ani płyty dławikowej.

• Certyfikat ATEX: Gwarantuje bezpieczną pracę w strefach zagrożonych wybuchem, zgodnie z wymogami dyrektywy ATEX.
• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu i silnymi strumieniami wody, co pozwala na instalację na zewnątrz lub w wilgotnych pomieszczeniach.
• Odporność mechaniczna IK10: Wytrzymuje uderzenia o energii 20 J – zabezpiecza zawartość przed wandalizmem i przypadkowymi uszkodzeniami.
• Kompaktowa budowa 500x400x200 mm: Umożliwia elastyczne zagospodarowanie przestrzeni, a brak płyty montażowej daje swobodę montażu własnych płyt lub szyn DIN.
• Gładkie drzwi z zamkiem: Estetyczny wygląd i bezpieczeństwo dostępu – idealne do obiektów przemysłowych i infrastruktury.

Zgodność z Normami

Obudowa zaprojektowana zgodnie z wymogami dyrektywy ATEX dla urządzeń w potencjalnie wybuchowych środowiskach. Posiada stopień ochrony IP66 według normy IEC 60529 oraz odporność na uderzenia IK10 zgodnie z IEC 62262. Produkt oznaczony certyfikatem CE.

Zastosowanie

Obudowa Spacial S3DEX przeznaczona jest do montażu w strefach zagrożonych wybuchem (strefy 1, 2, 21, 22) oraz w trudnych warunkach środowiskowych, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.

• Instalacje w przemyśle chemicznym, petrochemicznym i gazowym.
• Stacje paliw, magazyny substancji łatwopalnych, młyny i silosy.
• Automatyka procesowa i sterowanie w strefach Ex.
• Infrastruktura krytyczna – monitoring, systemy bezpieczeństwa w warunkach zewnętrznych.

Wskazówki Montażowe

Montaż obudowy oraz instalacja wewnętrznej aparatury powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami do pracy w strefach Ex. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę montować na odpowiedniej konstrukcji nośnej przy użyciu dostarczonych elementów mocujących (nie wchodzą w skład zestawu). W przypadku samodzielnego wykonywania otworów pod dławnice należy przestrzegać zaleceń producenta dotyczących minimalnych odległości i uszczelnień. Zaleca się stosowanie dławnic z certyfikatem ATEX.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, w zestawie nie ma płyty montażowej ani płyty dławikowej. Można zamontować własną płytę lub szynę DIN dopasowaną do potrzeb.
• Jaki stopień ochrony ma obudowa? IP66 – pyłoszczelna i odporna na silne strumienie wody, oraz IK10 – odporność na uderzenia 20 J.
• Czy obudowa nadaje się do stref Ex? Tak, posiada certyfikat ATEX, przeznaczona do potencjalnie wybuchowych środowisk (strefy gazowe i pyłowe).
