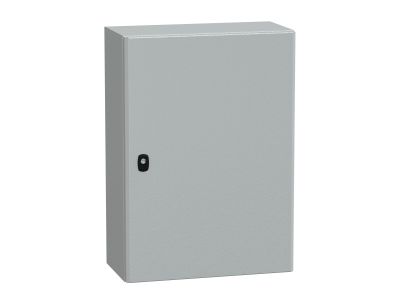

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 700x500x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D7525P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D7525P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 700 mm wysokości, 500 mm szerokości oraz 250 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Wykończenie proszkowe w kolorze szarym RAL 7035 zapewnia wysoką odporność na korozję oraz profesjonalny wygląd instalacji.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację zgodną z normą IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że produkt spełnia rygorystyczne normy dotyczące wytrzymałości dielektrycznej, ciągłości obwodu ochronnego oraz odporności na czynniki atmosferyczne.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D7525P znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz aparatury modułowej na szynach DIN.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, przepompowniach oraz węzłach ciepłowniczych.
• Energetyka: Doskonale sprawdza się jako obudowa dla układów pomiarowych i rozdzielczych w zakładach produkcyjnych.
• Telekomunikacja: Zapewnia bezpieczne środowisko dla urządzeń transmisyjnych montowanych w miejscach narażonych na zapylenie.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Obudowa jest przystosowana do montażu ściennego za pomocą dedykowanych uchwytów zewnętrznych (dostępnych jako akcesoria) lub bezpośrednio przez otwory w tylnej ścianie (po zapewnieniu odpowiedniego uszczelnienia). Drzwi obudowy są odwracalne, co pozwala na zmianę kierunku otwierania (lewo/prawo) w zależności od warunków lokalnych na obiekcie. Podczas montażu dławnic kablowych należy pamiętać o zachowaniu stopnia ochrony IP66 poprzez zastosowanie odpowiednich uszczelek i przepustów o właściwym IP.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYS3D7525P jest dostarczany wraz z pełną, ocynkowaną płytą montażową.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120°, co zapewnia swobodny dostęp do zainstalowanej aparatury.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy umożliwia łatwe przełożenie zawiasów i zmianę strony otwierania drzwi bez konieczności wiercenia dodatkowych otworów.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66 i powłoce poliestrowej, obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków zaleca się stosowanie daszka ochronnego.
