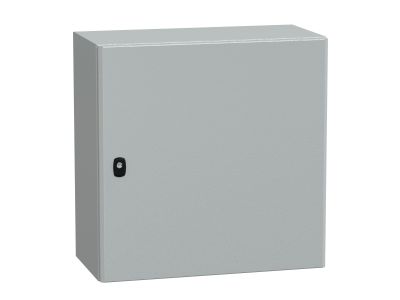

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 600x600x300(WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6630P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 600x600x300 mm to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja jednoczęściowa, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Taka budowa nie tylko wzmacnia mechanicznie całą strukturę, ale również skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza podczas otwierania drzwi.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla zachowania ciągłości pracy elektroniki w trudnych warunkach.
• Wytrzymałość mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc komponenty przed aktami wandalizmu lub przypadkowymi uszkodzeniami mechanicznymi.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję oraz profesjonalny wygląd instalacji.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację potwierdzającą zgodność z normą IEC 62208, która określa wymagania dla pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że produkt spełnia rygorystyczne normy dotyczące wytrzymałości dielektrycznej, odporności na korozję oraz stabilności termicznej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D6630P znajduje szerokie zastosowanie w wielu sektorach:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz aparatury modułowej na liniach produkcyjnych.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, przepompowniach oraz węzłach ciepłowniczych.
• Energetyka: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w obiektach komercyjnych i przemysłowych.
• Telekomunikacja: Zapewnia bezpieczne środowisko dla urządzeń sieciowych montowanych w miejscach narażonych na zapylenie.

Wskazówki Montażowe

Montaż obudowy Spacial S3D jest intuicyjny, jednak dla zachowania pełnych parametrów ochronnych należy przestrzegać kilku zasad:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, które pozwalają na zachowanie szczelności tylnej ściany bez konieczności przewiercania korpusu.
• Wprowadzanie kabli: Obudowa wyposażona jest w demontowalną płytę przepustową. Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby utrzymać deklarowaną szczelność zestawu.
• Uziemienie: Należy bezwzględnie połączyć drzwi z korpusem za pomocą dedykowanych linek uziemiających, korzystając z fabrycznie przygotowanych punktów ekwipotencjalnych (kołków uziemiających).
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby uniknąć odkształceń elementów mocujących.

FAQ

1. Czy drzwi obudowy można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odwrócenie i przełożenie zawiasów.

2. Czy obudowa nadaje się do montażu na zewnątrz budynków?
Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub rozważenie wersji ze stali nierdzewnej (Spacial SFX/SMX).

3. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
