Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 600x600x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6625P Schneider Electric

Opis i Kluczowe Cechy

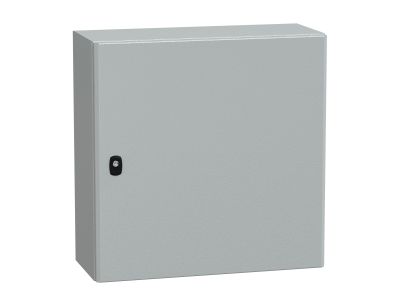

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D6625P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 600 mm wysokości, 600 mm szerokości oraz 250 mm głębokości została wykonana jako jednoczęściowy korpus, który jest składany i spawany, co gwarantuje wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanej aparatury sterowniczej.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe oferują najwyższy stopień ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Powierzchnia malowana proszkowo w kolorze RAL 7035 charakteryzuje się wysoką odpornością na korozję i czynniki zewnętrzne.

Zgodność z Normami

Obudowy serii Spacial S3D są projektowane i testowane zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, obudowa gwarantuje niezawodność w trudnych warunkach eksploatacyjnych, co potwierdzają liczne atesty jednostek certyfikujących współpracujących z Schneider Electric.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D6625P znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz aparatury modułowej na szynach DIN.
• Rozdział energii: Doskonale sprawdza się jako lokalna rozdzielnica zasilająca w halach produkcyjnych i magazynach.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, wentylacją oraz w systemach bezpieczeństwa budynkowego.
• Środowiska zapylone: Dzięki szczelności IP66 jest rekomendowana do pracy w tartakach, młynach oraz zakładach przetwórstwa tworzyw sztucznych.

Wskazówki Montażowe

Montaż obudowy Spacial S3D został zoptymalizowany pod kątem wygody instalatora. Płaski panel tylny ułatwia precyzyjne trasowanie otworów montażowych. Podczas instalacji zaleca się:

• Wykorzystanie dedykowanych uchwytów: Do montażu ściennego warto użyć oryginalnych łap montażowych, aby zachować deklarowany stopień ochrony IP.
• Zarządzanie kablami: Obudowa posiada demontowalną płytę przepustową na dole, co umożliwia łatwe wykonanie otworów pod dławnice kablowe poza obudową.
• Uziemienie: Należy pamiętać o połączeniu wyrównawczym drzwi z korpusem za pomocą dedykowanych punktów uziemiających (M6), co zapewnia ciągłość ochrony przeciwporażeniowej.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby uniknąć uszkodzenia gwintów.

FAQ

1. Czy drzwi obudowy można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudowy Spacial S3D pozwala na łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich obrócenie i przełożenie zawiasów.

2. Czy w zestawie znajdują się dławnice kablowe?
Nie, obudowa wyposażona jest w pełną płytę przepustową. Dławnice należy dobrać oddzielnie, dopasowując je do średnicy i liczby wprowadzanych przewodów.

3. Czy obudowa nadaje się do montażu na zewnątrz budynków?
Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub wersji wykonanych ze stali nierdzewnej bądź poliestru.
