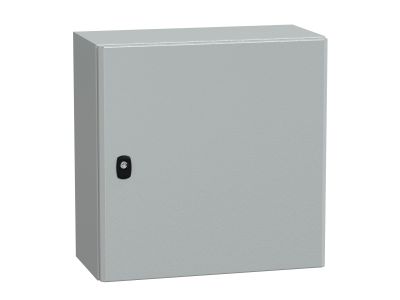

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 500x500x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5525P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D5525P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja charakteryzuje się jednoczęściowym korpusem, który jest składany i spawany, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze przy otwieraniu drzwi.

• Wymiary zewnętrzne: Wysokość 500 mm, szerokość 500 mm oraz głębokość 250 mm pozwalają na optymalne rozmieszczenie aparatury modułowej i sterowniczej.
• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i estetyczny wygląd przez lata eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące pustych obudów do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, urządzenie jest dopuszczone do pracy w środowiskach o podwyższonym ryzyku wystąpienia wilgoci oraz narażenia na uszkodzenia mechaniczne. Zastosowanie materiałów najwyższej jakości potwierdza zgodność z dyrektywami środowiskowymi i technicznymi Unii Europejskiej.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do montażu układów sterowania maszynami, systemów rozdziału energii oraz komponentów sieciowych w halach produkcyjnych, warsztatach i magazynach. Dzięki płaskiemu panelowi tylnemu oraz dołączonej płycie montażowej, instalacja komponentów takich jak sterowniki PLC, zasilacze czy styczniki jest szybka i precyzyjna. Wysoka szczelność pozwala na montaż w miejscach, gdzie występuje zapylenie lub konieczność okresowego mycia urządzeń pod ciśnieniem.

Wskazówki Montażowe

Montaż obudowy NSYS3D5525P powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Mocowanie ścienne: Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, aby zachować deklarowany stopień ochrony IP bez konieczności przewiercania tylnej ściany.
• Wprowadzanie kabli: Obudowa wyposażona jest w płytę przepustową, którą należy odpowiednio uszczelnić po wykonaniu otworów pod dławnice kablowe.
• Płyta montażowa: Przed montażem aparatury należy upewnić się, że płyta montażowa jest stabilnie osadzona na kołkach dystansowych, co zapewni odpowiedni dystans od tylnej ściany i ułatwi odprowadzanie ciepła.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych między drzwiami a korpusem obudowy za pomocą dedykowanych linek uziemiających.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, model NSYS3D5525P jest dostarczany wraz z pełną płytą montażową, co pozwala na natychmiastowe rozpoczęcie prac instalacyjnych.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich przełożenie.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza szafy podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne zaleca się stosowanie daszków ochronnych lub wersji wykonanych ze stali nierdzewnej.
