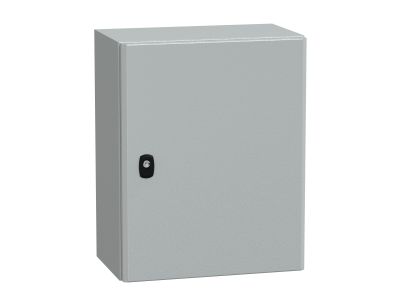

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 500x400x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5425P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 500x400x250 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Takie rozwiązanie nie tylko wzmacnia strukturę mechaniczną, ale również skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza podczas otwierania drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanej aparatury sterowniczej.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Płyta montażowa w zestawie: Umożliwia natychmiastowe przystąpienie do prefabrykacji rozdzielnicy bez konieczności zamawiania dodatkowych elementów nośnych.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i czynniki zewnętrzne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która definiuje ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, urządzenie jest dopuszczone do pracy w trudnych warunkach przemysłowych, zapewniając długowieczność i niezawodność eksploatacji.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej na szynach DIN, falowników oraz systemów rozdziału energii. Dzięki wysokiej szczelności, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, zakładach przetwórstwa spożywczego oraz wszędzie tam, gdzie występuje wysokie zapylenie lub wilgoć. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub na dedykowanych wspornikach montażowych.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Przygotowanie otworów: Wszelkie otwory pod dławnice kablowe powinny być wykonywane przy użyciu odpowiednich narzędzi, aby nie uszkodzić powłoki antykorozyjnej. Zaleca się stosowanie dedykowanych płyt przepustowych.
• Moment dokręcania: Należy przestrzegać zalecanych momentów dokręcania dla śrub montażowych płyty oraz zawiasów, aby zapewnić optymalne przyleganie uszczelki poliuretanowej.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające (kołki uziemiające) na drzwiach i korpusie, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej i ciągłości obwodu ochronnego.
• Orientacja: Dzięki możliwości odwrócenia drzwi, użytkownik może dostosować kierunek otwierania (lewo/prawo) do specyfiki miejsca montażu.

FAQ

1. Czy obudowa posiada płytę montażową w komplecie?
Tak, model NSYS3D5425P jest dostarczany wraz z pełną płytą montażową, co ułatwia szybką instalację komponentów elektrycznych.

2. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.

3. Czy obudowę można stosować na zewnątrz?
Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub konsultację z działem technicznym w celu dobrania odpowiedniego wykończenia powierzchni.
