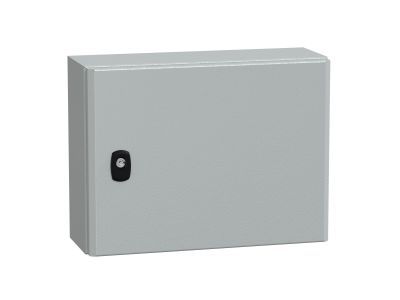

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 300x400x150 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D3415P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D3415P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 300 mm wysokości, 400 mm szerokości oraz 150 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne drzwi stalowe zapewniają najwyższy poziom ochrony przed udarami mechanicznymi o energii do 20 dżuli.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Powłoka proszkowa w kolorze RAL7035 charakteryzuje się wysoką odpornością na korozję oraz czynniki chemiczne.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację potwierdzającą zgodność z normą IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniowi ochrony IP66 oraz odporności IK10, produkt spełnia rygorystyczne wymogi bezpieczeństwa stawiane urządzeniom pracującym w sektorze energetycznym i automatyki przemysłowej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D3415P znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy lokalnych punktów sterowania, systemów automatyki budynkowej oraz rozdzielnic zasilających. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub na dedykowanych wspornikach. Produkt doskonale sprawdza się w miejscach narażonych na zapylenie, wilgoć oraz ryzyko uszkodzeń mechanicznych, takich jak warsztaty, oczyszczalnie ścieków czy linie produkcyjne.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: Zaleca się stosowanie dedykowanych dławnic o odpowiednim stopniu IP, aby zachować deklarowaną szczelność IP66 w miejscu wprowadzenia przewodów.
• Mocowanie: Obudowę należy montować na stabilnej powierzchni, wykorzystując otwory montażowe w tylnej części panelu.
• Uziemienie: Należy pamiętać o podłączeniu przewodów ochronnych do dedykowanych punktów uziemienia znajdujących się zarówno na korpusie obudowy, jak i na drzwiach.
• Drzwi: Konstrukcja umożliwia łatwy demontaż drzwi w celu ułatwienia prac instalacyjnych, a ich symetryczna budowa pozwala na zmianę kierunku otwierania (lewo/prawo).

FAQ

• Czy obudowa zawiera płytę montażową? Tak, model NSYS3D3415P jest dostarczany w komplecie z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor przemysłowy RAL7035 (jasnoszary).
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów pozwala na szybką zmianę strony otwierania drzwi, co ułatwia dopasowanie obudowy do warunków lokalowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki wysokiemu stopniowi ochrony IP66 i odporności na korozję, obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków pogodowych zaleca się stosowanie daszka ochronnego.
