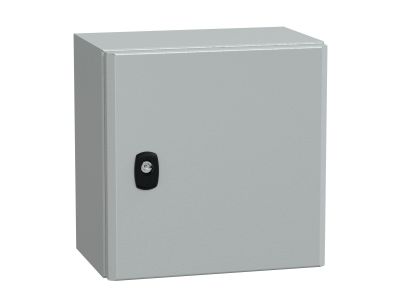

Obudowa wisząca Spacial S3D drzwi gładkie z pł. mont. 300x300x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D3320P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D3320P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co zapewnia wyjątkową sztywność i szczelność struktury. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze podczas otwierania drzwi.

• Wymiary zewnętrzne: Wysokość 300 mm, szerokość 300 mm oraz głębokość 200 mm pozwalają na optymalne rozmieszczenie aparatury modułowej i sterowniczej.
• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach produkcyjnych.
• Wytrzymałość mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższą odporność na uderzenia o energii do 20 dżuli.
• Płyta montażowa w zestawie: Produkt dostarczany jest z pełną płytą montażową, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i estetyczny wygląd przez lata.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację potwierdzającą zgodność z normą IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiemu stopniu ochrony IP66 oraz odporności mechanicznej IK10, produkt spełnia rygorystyczne wymogi stawiane komponentom pracującym w sektorze przemysłowym i infrastrukturalnym.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy lokalnych punktów sterowania, systemów automatyki maszynowej oraz rozdzielnic zasilających. Płaski panel tylny ułatwia montaż na ścianach lub konstrukcjach maszyn. Produkt doskonale sprawdza się w miejscach narażonych na zapylenie, wilgoć oraz ryzyko uszkodzeń mechanicznych, takich jak hale produkcyjne, oczyszczalnie ścieków czy węzły ciepłownicze.

Wskazówki Montażowe

Montaż obudowy NSYS3D3320P jest intuicyjny dzięki przemyślanej konstrukcji. Zaleca się wykorzystanie dedykowanych uchwytów ściennych Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas instalacji dławnic kablowych należy pamiętać o zastosowaniu odpowiednich uszczelek, aby nie obniżyć szczelności obudowy. Drzwi obudowy są demontowalne i mogą być montowane jako lewo- lub prawostronne (odwracalne), co pozwala na elastyczne dopasowanie do miejsca instalacji. Maksymalny kąt otwarcia drzwi wynosi 120 stopni, co zapewnia swobodny dostęp do zainstalowanych komponentów podczas prac serwisowych.

FAQ

• Czy obudowa zawiera płytę montażową? Tak, model NSYS3D3320P jest dostarczany w komplecie z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwe przełożenie zawiasów i zmianę kierunku otwierania drzwi z prawostronnego na lewostronny.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor przemysłowy RAL7035 (jasnoszary).
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub konsultację z dokumentacją techniczną producenta w zakresie powłok specjalistycznych.
