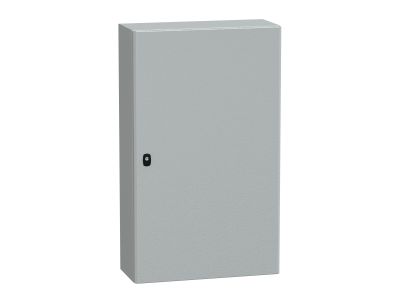

Obudowa wisząca Spacial S3D drzwi gładkie z pł.mont. 1000x600x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D10625P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D10625P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 1000 mm wysokości, 600 mm szerokości oraz 250 mm głębokości została wykonana jako jednoczęściowy korpus, który jest składany i spawany, co gwarantuje wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa aparatury elektrycznej.
• Odporność mechaniczna IK10: Pełne stalowe drzwi gwarantują najwyższą odporność na uderzenia o energii do 20 dżuli.
• Płyta montażowa w zestawie: Umożliwia natychmiastowe przystąpienie do prefabrykacji rozdzielnicy bez konieczności zamawiania dodatkowych elementów nośnych.
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) za pomocą proszkowej powłoki epoksydowo-poliestrowej zapewnia wysoką odporność na korozję i czynniki chemiczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL, CSA oraz zgodności z dyrektywą RoHS, inżynierowie mogą mieć pewność, że komponent ten jest dopuszczony do użytku w projektach o zasięgu globalnym, gwarantując pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do budowy systemów sterowania maszynami, rozdzielnic zasilających oraz szaf automatyki w miejscach narażonych na zapylenie lub wilgoć. Doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w infrastrukturze budynkowej jako centralny punkt dystrybucji energii. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub na dedykowanych wspornikach.

Wskazówki Montażowe

Podczas instalacji obudowy NSYS3D10625P zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż drzwi: Drzwi są demontowalne i mogą być montowane jako lewo- lub prawostronne (odwracalne), co pozwala na optymalne zagospodarowanie przestrzeni w miejscu instalacji.
• Wprowadzanie kabli: Obudowa wyposażona jest w płytę przepustową, którą można łatwo zdemontować w celu wykonania otworów pod dławnice, zachowując przy tym deklarowany stopień ochrony IP.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem a drzwiami za pomocą dedykowanych punktów uziemiających (M6), aby zapewnić ciągłość ochrony przeciwporażeniowej.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby uniknąć uszkodzenia gwintów.

FAQ

1. Czy obudowa nadaje się do montażu na zewnątrz?
Choć stopień ochrony IP66 pozwala na kontakt z wodą, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne zaleca się stosowanie daszka ochronnego lub wybór wersji ze stali nierdzewnej.

2. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowe zawiasy pozwalają na otwarcie drzwi do kąta 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.

3. Czy w zestawie znajdują się uchwyty do montażu ściennego?
Uchwyty montażowe są dostępne jako osobne akcesorium, co pozwala na wybór optymalnego sposobu mocowania (bezpośrednie lub z dystansem od ściany).
