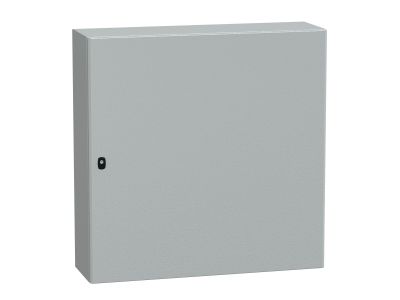

Obudowa wisząca Spacial S3D drzwi gładkie z pł.mont. 1000x1000x300 (WxSxG) IP66 IK10 RAL7035 | NSYS3D101030P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D101030P to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 1000 mm wysokości, 1000 mm szerokości oraz 300 mm głębokości została wykonana jako jednoczęściowa struktura, składana i spawana, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ochrony wrażliwej aparatury sterowniczej.
• Odporność mechaniczna IK10: Solidna stalowa konstrukcja z drzwiami pełnymi zapewnia najwyższą odporność na uderzenia o energii do 20 dżuli.
• Estetyka i trwałość: Wykończenie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję oraz profesjonalny wygląd instalacji.
• Płyta montażowa w zestawie: Umożliwia natychmiastowe przystąpienie do prefabrykacji rozdzielnicy bez konieczności zamawiania dodatkowych elementów bazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji UL, CSA oraz deklaracji CE, inżynierowie mogą być pewni, że system Spacial S3D jest dopuszczony do użytku w projektach o zasięgu globalnym, spełniając rygorystyczne wymogi bezpieczeństwa pożarowego i wytrzymałości materiałowej.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz dystrybucji energii. Dzięki wysokiemu stopniu ochrony IP66, idealnie nadaje się do montażu w halach produkcyjnych, gdzie występuje zapylenie lub konieczność okresowego mycia urządzeń pod ciśnieniem. Jest to optymalny wybór dla systemów sterowania procesami, montażu falowników, sterowników PLC oraz aparatury modułowej. Duża powierzchnia montażowa (1000x1000 mm) pozwala na swobodne rozmieszczenie komponentów przy zachowaniu odpowiednich odstępów izolacyjnych i wentylacyjnych.

Wskazówki Montażowe

Podczas instalacji obudowy NSYS3D101030P zaleca się wykorzystanie dedykowanych uchwytów do montażu ściennego, aby zachować deklarowany stopień ochrony IP. Drzwi obudowy są wyposażone w zawiasy umożliwiające zmianę kierunku otwierania (lewo/prawo), co pozwala na elastyczną aranżację przestrzeni. Przy wprowadzaniu przewodów należy stosować dławnice o stopniu ochrony nie niższym niż IP66, montowane w dolnej płycie przepustowej. Należy zwrócić uwagę na moment dokręcania śrub uziemiających, aby zapewnić ciągłość elektryczną między korpusem a drzwiami i płytą montażową, co jest niezbędne dla bezpieczeństwa przeciwporażeniowego.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model ten jest dostarczany z pełną płytą montażową, co ułatwia szybką instalację aparatury.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja drzwi gładkich pozwala na ich przełożenie, co zwiększa ergonomię obsługi w zależności od miejsca montażu.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się do kąta 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć IP66 chroni przed warunkami atmosferycznymi, w przypadku ekspozycji na bezpośrednie promieniowanie UV i ekstremalne opady zaleca się stosowanie daszków ochronnych lub wersji ze stali nierdzewnej.
