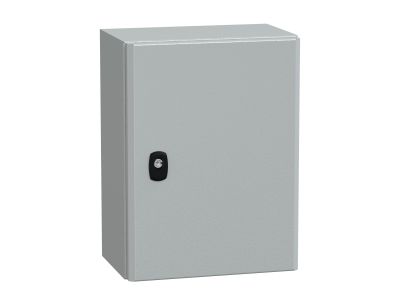

Obudowa wisząca Spacial S3D drzwi gładkie bez pł.mont 400x300x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D4320 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 400x300x200 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ochrony wrażliwej aparatury modułowej.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) za pomocą proszkowej powłoki epoksydowo-poliestrowej zapewnia wysoką odporność na korozję i czynniki zewnętrzne.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub za pomocą dedykowanych uchwytów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, urządzenie jest dopuszczone do pracy w trudnych warunkach przemysłowych, gdzie wymagana jest niezawodność i długowieczność komponentów elektro-technicznych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do montażu sterowników PLC, aparatury łączeniowej, zasilaczy oraz systemów sterowania procesami. Dzięki kompaktowym wymiarom 400x300x200 mm, doskonale sprawdza się jako lokalna skrzynka sterownicza lub punkt rozdzielczy w halach produkcyjnych, oczyszczalniach ścieków oraz obiektach infrastrukturalnych, gdzie występuje podwyższone zapylenie lub wilgotność.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworu: Drzwi są demontowalne i mogą być montowane jako lewo- lub prawostronne (odwracalność 120°), co pozwala na optymalne dopasowanie do przestrzeni roboczej.
• Uszczelnienie: Należy zwrócić uwagę na prawidłowe dociśnięcie uszczelki poliuretanowej podczas zamykania drzwi, aby zachować deklarowany stopień ochrony IP66.
• Akcesoria: Model NSYS3D4320 dostarczany jest bez płyty montażowej, co pozwala na indywidualny dobór płyty pełnej, perforowanej lub systemu szyn DIN w zależności od potrzeb projektu.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające na korpusie i drzwiach, co jest niezbędne dla zapewnienia bezpieczeństwa przeciwporażeniowego.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model ten jest dostarczany bez płyty montażowej, co daje projektantowi swobodę w doborze odpowiedniego systemu zabudowy wewnętrznej.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Spacial S3D pozwala na łatwą zmianę strony zawiasowania drzwi.
• Jaki jest stopień ochrony tej konkretnej wersji? Prezentowana obudowa z pojedynczymi drzwiami pełnymi posiada stopień ochrony IP66.
• Czy obudowa nadaje się do montażu zewnętrznego? Tak, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się stosowanie daszka ochronnego lub sprawdzenie specyfikacji powłoki lakierniczej dla danej lokalizacji.
