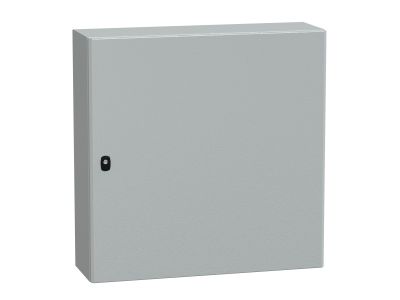

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 800x800x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8825 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 800x800x250 mm to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, wykonana z blachy stalowej, charakteryzuje się unikalnym procesem składania i spawania, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w formie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ochrony wrażliwej aparatury sterowniczej.
• Odporność mechaniczna IK10: Pełne drzwi stalowe gwarantują najwyższy poziom ochrony przed uderzeniami o energii do 20 dżuli.
• Wykończenie powierzchni: Powłoka proszkowa w kolorze RAL 7035 zapewnia wysoką odporność na korozję i estetyczny wygląd w szafach rozdzielczych.
• Ergonomia: Drzwi gładkie bez płyty montażowej pozwalają na pełną personalizację wnętrza zgodnie ze specyfikacją projektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, urządzenie jest dopuszczone do pracy w trudnych warunkach eksploatacyjnych, gdzie wymagana jest niezawodność i długowieczność komponentów elektro-technicznych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do budowy systemów sterowania maszynami, rozdzielnic zasilających oraz szaf teleinformatycznych montowanych w halach produkcyjnych, oczyszczalniach ścieków czy obiektach infrastrukturalnych. Dzięki dużej szerokości (800 mm) i wysokości (800 mm), szafa oferuje znaczną przestrzeń do montażu sterowników PLC, falowników, aparatury modułowej oraz szyn zbiorczych, zachowując przy tym optymalną głębokość 250 mm, która oszczędza miejsce w ciągach komunikacyjnych.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty montażowe zewnętrzne, aby zachować deklarowany stopień ochrony IP66 bez konieczności przewiercania tylnej ściany.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, montowanych w dolnej części obudowy.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające (kołki M8) na drzwiach i korpusie, co jest niezbędne dla zapewnienia ciągłości ochronnej i bezpieczeństwa obsługi.
• Kierunek otwierania: Konstrukcja umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb lokalizacji.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Prezentowany model NSYS3D8825 jest dostarczany bez płyty montażowej, co pozwala na swobodny dobór akcesoriów, takich jak płyty pełne, perforowane lub systemy szyn DIN.

2. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do zainstalowanych wewnątrz komponentów podczas prac serwisowych.

3. Czy obudowę można stosować na zewnątrz budynków?
Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub wersji wykonanych ze stali nierdzewnej z serii Spacial SMX/S3X.
