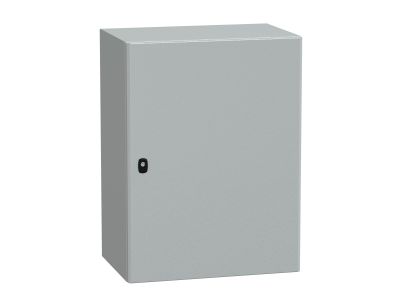

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 800x600x400 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8640 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o symbolu NSYS3D8640 to metalowe rozwiązanie typu składanego i spawanego, zaprojektowane do pracy w wymagających warunkach. Wymiary 800x600x400 mm (WxSxG), stopień ochrony IP66 oraz odporność na uderzenia IK10 gwarantują niezawodną ochronę przed wodą, pyłem i uszkodzeniami mechanicznymi. Drzwi gładkie w kolorze RAL7035 (jasnoszary) zapewniają estetyczny wygląd, a podwójna grubość przedniego profilu zwiększa sztywność konstrukcji.

• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnymi strumieniami wody – idealna do instalacji zewnętrznych i wilgotnych pomieszczeń.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, co zabezpiecza wnętrze przed przypadkowymi uszkodzeniami mechanicznymi.
• Podwójna grubość przedniego profilu: Zwiększa sztywność i trwałość obudowy, minimalizując ryzyko odkształceń podczas montażu i eksploatacji.
• Płaski panel tylny: Ułatwia montaż na ścianie lub konstrukcji wsporczej oraz zapewnia równomierne rozłożenie obciążeń.
• Lekka i odporna konstrukcja składana: Połączenie wytrzymałości stali z optymalną masą – upraszcza transport i montaż przy zachowaniu wysokiej sztywności.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP66 i odporność IK10 potwierdzają jej przydatność w trudnych warunkach przemysłowych i zewnętrznych.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa Spacial S3D sprawdza się w szerokim zakresie instalacji elektrycznych i automatyki.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i komercyjnych.
• Sterowanie i automatyka procesowa w środowiskach wilgotnych, zapylonych lub narażonych na uderzenia.
• Instalacje zewnętrzne – oświetlenie, zasilanie maszyn, szafy narzędziowe.
• Systemy bezpieczeństwa i sygnalizacji wymagające ciągłej ochrony przed czynnikami atmosferycznymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę należy mocować do ściany lub konstrukcji za pomocą odpowiednich łączników, uwzględniając jej masę. Przekroje przewodów oraz dławice kablowe dobieraj zgodnie z prądem i wymaganiami instalacji. W przypadku montażu na zewnątrz stosuj uszczelnienia i korytka kablowe zachowujące IP66. Moment dokręcania śrub i elementów mocujących – według dokumentacji producenta.

FAQ

• Czy obudowa ma stopień ochrony IP66 dla wszystkich drzwi? Obudowy z pojedynczymi drzwiami pełnymi oferują IP66. Dla wersji z podwójnymi drzwiami producent deklaruje IP55 – prosimy sprawdzić specyfikację konkretnego modelu.
• Czy obudowa jest odporna na uderzenia? Tak, dla wersji z drzwiami pełnymi (bez przeszklenia) deklarowana jest odporność IK10. W przypadku drzwi przeszklonych producent podaje IK08.
• Jaki materiał został użyty? Obudowa wykonana jest z metalu (stal) – konstrukcja składana, spawana, z podwójną grubością przedniego profilu. Powłoka malowana proszkowo w kolorze RAL7035.
