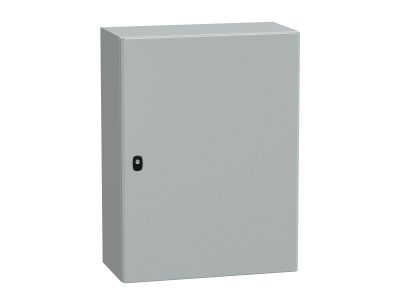

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 800x600x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8630 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 800x600x300 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja opiera się na jednoczęściowym korpusie, który jest składany i spawany, co zapewnia wyjątkową sztywność i szczelność. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze przy otwieraniu drzwi.

• Wysoki stopień ochrony: Klasa IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach eksploatacyjnych.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK10 (dla wersji z drzwiami pełnymi) pozwala na montaż w miejscach narażonych na akty wandalizmu lub przypadkowe uszkodzenia mechaniczne.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) zapewnia profesjonalny wygląd oraz odporność na korozję dzięki wysokiej jakości powłoce proszkowej.
• Płaski panel tylny: Ułatwia montaż bezpośrednio na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń instalacyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających najwyższej niezawodności i ochrony przed czynnikami zewnętrznymi.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do montażu aparatury sterowniczej, komponentów rozdziału energii oraz systemów IT w środowiskach takich jak hale produkcyjne, oczyszczalnie ścieków czy obiekty infrastrukturalne. Dzięki głębokości 300 mm, obudowa pozwala na swobodny montaż większych komponentów, takich jak falowniki, styczniki o dużym prądzie znamionowym czy zasilacze buforowe, zapewniając jednocześnie odpowiednią cyrkulację powietrza.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Pozycjonowanie: Obudowa jest przeznaczona do montażu ściennego. Należy użyć odpowiednich kołków rozporowych lub dedykowanych uchwytów montażowych Schneider Electric, aby zapewnić stabilność przy pełnym obciążeniu osprzętem.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, aby zachować deklarowaną szczelność całej obudowy.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy, co zapewnia bezpieczeństwo przeciwporażeniowe.
• Wyposażenie dodatkowe: Obudowa jest kompatybilna z szeroką gamą akcesoriów, takich jak płyty montażowe (pełne, perforowane), szyny DIN oraz systemy zarządzania okablowaniem.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Prezentowany model NSYS3D8630 jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów w zależności od potrzeb projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich przełożenie.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki pogodowe, zaleca się stosowanie dodatkowego daszka ochronnego lub konsultację techniczną w celu doboru odpowiedniego wykończenia.
