Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 800x600x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D8620 Schneider Electric

Opis i Kluczowe Cechy

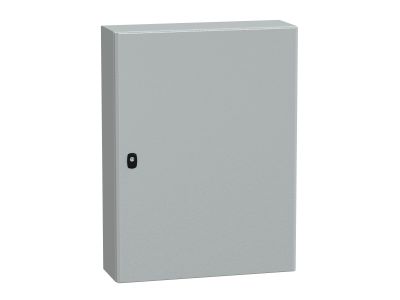

Obudowa wisząca Spacial S3D o wymiarach 800x600x200 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Takie rozwiązanie nie tylko wzmacnia strukturę mechaniczną, ale również skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza podczas otwierania drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla zachowania ciągłości pracy elektroniki w trudnych warunkach.
• Odporność mechaniczna IK10: Pełne drzwi stalowe gwarantują najwyższy poziom ochrony przed uderzeniami o energii do 20 dżuli, co minimalizuje ryzyko uszkodzenia aparatury w ciągach komunikacyjnych i halach produkcyjnych.
• Estetyka i trwałość: Wykończenie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję oraz profesjonalny wygląd instalacji.
• Płaski panel tylny: Ułatwia montaż bezpośrednio na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń montażową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających podwyższonego rygoru ochrony sprzętu elektrycznego przed czynnikami zewnętrznymi.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze automatyki przemysłowej, energetyki oraz infrastruktury budynkowej. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej, układów sterowania silnikami oraz komponentów sieciowych. Dzięki wysokiej szczelności, doskonale sprawdza się w miejscach narażonych na zapylenie (np. cementownie, stolarnie) oraz tam, gdzie występuje konieczność okresowego mycia urządzeń pod ciśnieniem (np. przemysł spożywczy, przy zachowaniu odpowiednich procedur).

Wskazówki Montażowe

Dla zapewnienia pełnej funkcjonalności i deklarowanego stopnia ochrony, podczas montażu należy zwrócić uwagę na następujące aspekty:

• Montaż osprzętu: Wykorzystaj szeroką gamę akcesoriów Schneider Electric, takich jak płyty montażowe pełne lub perforowane, aby optymalnie rozmieścić komponenty.
• Dławienie kabli: Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby zachować szczelność całej obudowy w miejscach wprowadzenia przewodów.
• Moment dokręcania: Podczas montażu elementów wsporczych i uziemiających należy stosować się do zaleceń producenta w celu zapewnienia ciągłości elektrycznej i trwałości połączeń mechanicznych.
• Orientacja: Obudowa przeznaczona jest do montażu pionowego (ściennego).

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Zgodnie ze specyfikacją modelu NSYS3D8620, jest to obudowa bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (płyta pełna, perforowana lub system Telequick).
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich odwrócenie.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor przemysłowy RAL 7035 (jasnoszary).
