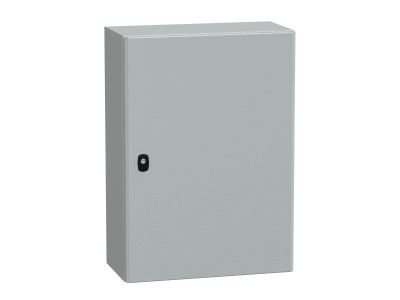

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 700x500x250,(WxSxG) IP66 IK10 RAL7035, Special | NSYS3D7525 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 700x500x250 mm to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, gwarantuje wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która nie tylko wzmacnia strukturę, ale również skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze przy otwartych drzwiach.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa aparatury elektrycznej.
• Odporność mechaniczna IK10: Pełne drzwi stalowe oferują najwyższy poziom ochrony przed uderzeniami o energii do 20 dżuli.
• Wykończenie: Powierzchnia malowana proszkowo w kolorze RAL 7035 charakteryzuje się wysoką odpornością na korozję i estetycznym wyglądem.
• Ergonomia: Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub za pomocą dedykowanych uchwytów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w trudnych warunkach eksploatacyjnych, gdzie wymagana jest niezawodność i długowieczność komponentów.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do montażu systemów sterowania PLC, aparatury modułowej na szynach DIN oraz komponentów rozdziału energii. Dzięki wysokiej szczelności, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w instalacjach zewnętrznych (przy zastosowaniu odpowiedniego zadaszenia). Szeroka gama akcesoriów Schneider Electric pozwala na pełną personalizację wnętrza pod konkretny projekt inżynieryjny.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: W przypadku konieczności wykonania przepustów kablowych, należy zachować ostrożność, aby nie uszkodzić uszczelki poliuretanowej drzwi.
• Mocowanie: Zaleca się stosowanie oryginalnych uchwytów do montażu ściennego, aby zachować deklarowany stopień ochrony IP.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy.
• Moment dokręcania: Podczas montażu płyt montażowych lub wsporników, należy stosować momenty dokręcania zgodne z dokumentacją techniczną producenta, aby uniknąć odkształceń gwintów.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Zgodnie ze specyfikacją modelu NSYS3D7525, obudowa dostarczana jest bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (płyta pełna, perforowana lub system Telequick).

2. Czy drzwi można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez przełożenie zawiasów.

3. Jaki jest zakres temperatur pracy dla tej obudowy?
Obudowy stalowe Spacial S3D są przystosowane do pracy w szerokim zakresie temperatur, jednak ostateczny limit zależy od zastosowanego osprzętu wewnętrznego i uszczelnień, typowo od -35°C do +80°C dla samej konstrukcji stalowej.
