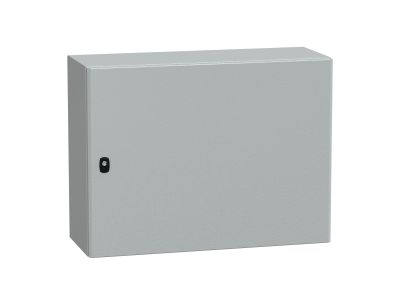

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 600x800x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6830 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 600x800x300 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Taka budowa nie tylko wzmacnia mechanicznie całą strukturę, ale również skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza podczas otwierania drzwi.

• Wysoki stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ciągłości pracy systemów automatyki.
• Wytrzymałość mechaniczna IK10: Pełne, gładkie drzwi stalowe oferują najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc wrażliwe komponenty przed uszkodzeniami fizycznymi.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową gwarantuje odporność na korozję i profesjonalny wygląd instalacji.
• Płaski panel tylny: Ułatwia montaż bezpośrednio na ścianie lub za pomocą dedykowanych uchwytów, optymalizując przestrzeń wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 według normy IEC 60529 oraz IK10 według normy IEC 62262, inżynierowie mogą mieć pewność, że produkt sprawdzi się w trudnych warunkach eksploatacyjnych, zachowując pełną integralność strukturalną.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym wyborem do montażu systemów sterowania PLC, aparatury modułowej, falowników oraz komponentów rozdziału energii. Dzięki głębokości 300 mm, obudowa pozwala na swobodne rozmieszczenie koryt grzebieniowych oraz zachowanie odpowiednich promieni gięcia przewodów o większych przekrojach. Doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków oraz w zewnętrznych szafach sterowniczych (przy zastosowaniu odpowiedniego zadaszenia), gdzie wymagana jest niezawodność i szczelność.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: W przypadku montażu dławnic należy wykorzystać dedykowane płyty przepustowe, aby zachować deklarowany stopień ochrony IP66.
• Mocowanie: Zaleca się stosowanie oryginalnych uchwytów do montażu ściennego Schneider Electric, co eliminuje konieczność wiercenia otworów w tylnej ścianie i ryzyko rozszczelnienia.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem a drzwiami za pomocą dedykowanych linek uziemiających, wykorzystując fabrycznie przygotowane punkty montażowe (kołki uziemiające).
• Wyposażenie wewnętrzne: Obudowa jest kompatybilna z szeroką gamą akcesoriów, takich jak płyty montażowe pełne, perforowane (Telequick) oraz wsporniki dla szyn DIN.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Prezentowany model NSYS3D6830 to wersja bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów montażowych zależnie od potrzeb projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (odwracalność), co zwiększa elastyczność podczas planowania rozmieszczenia szaf.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do aparatury podczas prac serwisowych.
