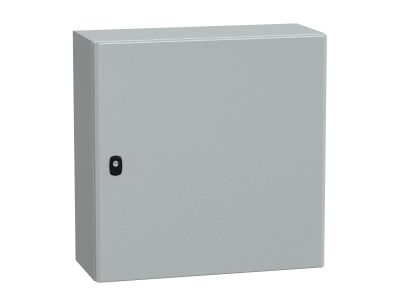

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 600x600x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6625 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D6625 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 600 mm wysokości, 600 mm szerokości oraz 250 mm głębokości została wykonana jako jednoczęściowy korpus, który jest składany i spawany, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w formie rynny, która skutecznie odprowadza wodę i zanieczyszczenia, chroniąc wnętrze przy otwieraniu drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe gwarantują najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc wrażliwą aparaturę sterowniczą przed aktami wandalizmu lub przypadkowymi uszkodzeniami mechanicznymi.
• Wykończenie powierzchni: Obudowa malowana jest proszkowo w kolorze szarym RAL 7035, co zapewnia wysoką odporność na korozję oraz estetyczny wygląd w nowoczesnych instalacjach.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub konstrukcji wsporczej, optymalizując wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektroenergetycznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji Schneider Electric, inżynierowie mogą mieć pewność co do deklarowanych parametrów szczelności IP oraz wytrzymałości mechanicznej IK.

Zastosowanie

Model Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej oraz rozdziału energii. Jest idealnym wyborem do budowy szaf sterowniczych, systemów sterowania procesami technologicznymi oraz jako obudowa dla komponentów sieciowych i IT w środowiskach o dużym zapyleniu. Dzięki swojej uniwersalności i szerokiej gamie dostępnych akcesoriów, takich jak płyty montażowe, szyny DIN czy systemy zarządzania kablami, obudowa ta stanowi fundament dla bezpiecznych i trwałych instalacji elektrycznych w przemyśle ciężkim, chemicznym oraz infrastrukturze miejskiej.

Wskazówki Montażowe

Montaż obudowy NSYS3D6625 powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: W przypadku konieczności wykonania przepustów kablowych, należy stosować dedykowane dławnice o stopniu ochrony nie niższym niż IP66, aby zachować integralność uszczelnienia obudowy.
• Mocowanie: Zaleca się użycie dedykowanych uchwytów ściennych Schneider Electric, które zapewniają odpowiedni dystans od ściany i ułatwiają poziomowanie.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy, zapewniając ciągłość elektryczną i bezpieczeństwo obsługi.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej (dostępnej osobno), należy przestrzegać zalecanych momentów dokręcania śrub, aby uniknąć odkształceń elementów mocujących.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Zgodnie ze specyfikacją modelu NSYS3D6625 (b/pł. mont), produkt dostarczany jest bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów w zależności od potrzeb projektu.

2. Czy drzwi obudowy można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudów Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo), co znacząco ułatwia adaptację szafy do warunków panujących w miejscu instalacji.

3. Jaki jest zakres temperatur pracy dla tej obudowy?
Obudowy stalowe Spacial S3D są przystosowane do pracy w szerokim zakresie temperatur, jednak ostateczny limit zależy od zastosowanych uszczelnień oraz osprzętu dodatkowego (np. klimatyzatorów lub grzałek), które utrzymują optymalne warunki dla elektroniki wewnątrz.
