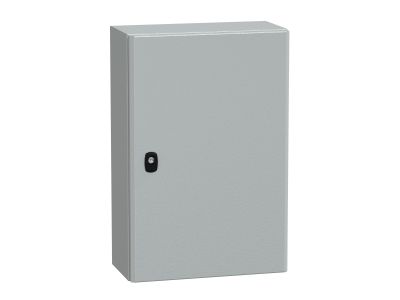

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 600x400x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D6420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 600x400x200 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny, zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Wykończenie w kolorze RAL7035 (jasnoszary) nadaje jej profesjonalny wygląd, odporny na czynniki zewnętrzne.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w miejscach narażonych na trudne warunki atmosferyczne lub częste mycie.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy stopień ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J), chroniąc wrażliwą aparaturę sterowniczą.
• Innowacyjna konstrukcja: Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej, a brak płyty montażowej w tym konkretnym wariancie pozwala na indywidualną konfigurację wnętrza.
• Trwałość: Metalowa, lekka, a zarazem niezwykle wytrzymała konstrukcja stalowa została zabezpieczona antykorozyjnie, co wydłuża cykl życia produktu w zakładach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, obudowa jest dopuszczona do użytku w instalacjach wymagających wysokiej niezawodności i ochrony przed dostępem do części niebezpiecznych.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i elektroenergetyce. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej na szynach DIN, falowników oraz systemów rozdziału energii. Dzięki wysokiej szczelności, doskonale sprawdza się w oczyszczalniach ścieków, przemyśle spożywczym (poza strefami bezpośredniego kontaktu z żywnością), halach produkcyjnych o dużym zapyleniu oraz w instalacjach zewnętrznych pod warunkiem zastosowania odpowiedniego zadaszenia.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Przygotowanie otworów: W przypadku konieczności wprowadzenia przewodów, zaleca się stosowanie dedykowanych dławnic o stopniu ochrony nie niższym niż IP66, aby zachować integralność uszczelnienia.
• Mocowanie: Obudowę należy montować do ściany za pomocą uchwytów zewnętrznych lub bezpośrednio przez otwory w tylnej ścianie (wymagane użycie podkładek uszczelniających).
• Uziemienie: Należy bezwzględnie podłączyć przewód ochronny do dedykowanych punktów uziemienia znajdujących się na korpusie oraz na drzwiach obudowy, zapewniając ciągłość elektryczną.
• Moment dokręcania: Podczas montażu akcesoriów należy przestrzegać momentów dokręcania śrub określonych w instrukcji producenta, aby uniknąć odkształceń uszczelek.

FAQ

• Czy obudowa zawiera płytę montażową? Prezentowany model (NSYS3D6420) jest dostarczany bez płyty montażowej, co pozwala na swobodny dobór akcesoriów takich jak płyty perforowane, pełne lub systemy szyn DIN.
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez przełożenie zawiasów.
• Jaki jest zakres temperatur pracy dla tej obudowy? Obudowy stalowe Spacial S3D są przystosowane do pracy w szerokim zakresie temperatur, jednak ostateczny limit zależy od zastosowanego osprzętu wewnętrznego i uszczelek poliuretanowych, które standardowo wytrzymują od -35°C do +80°C.
