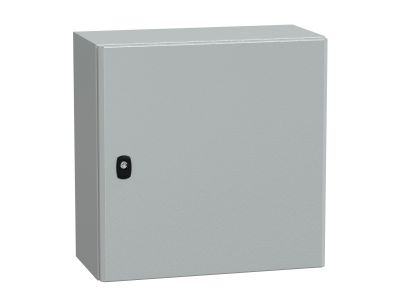

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 500x500x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5525 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D5525 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja charakteryzuje się jednoczęściowym korpusem, który jest składany i spawany, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej.

• Wysoki stopień ochrony: Klasa szczelności IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach produkcyjnych.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK10 dla wersji z drzwiami pełnymi zapewnia ochronę przed energią uderzenia o wartości 20 dżuli.
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) metodą proszkową zapewnia wysoką odporność na korozję i estetyczny wygląd przez lata eksploatacji.
• Wymiary: Kompaktowe wymiary 500 mm wysokości, 500 mm szerokości oraz 250 mm głębokości pozwalają na optymalne rozmieszczenie aparatury modułowej i sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w środowiskach o podwyższonym ryzyku narażenia na czynniki zewnętrzne oraz uszkodzenia mechaniczne.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w sektorze automatyki przemysłowej, energetyki oraz infrastruktury budynkowej. Jest idealnym wyborem do montażu sterowników PLC, aparatury modułowej, układów zasilania oraz systemów sterowania procesami technologicznymi. Dzięki wysokiej szczelności, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w miejscach narażonych na zapylenie i wilgoć. Możliwość doposażenia w szeroką gamę akcesoriów, takich jak płyty montażowe, szyny DIN czy systemy zarządzania kablami, czyni ją niezwykle uniwersalnym rozwiązaniem dla prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Montaż obudowy NSYS3D5525 powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Mocowanie: Obudowa jest przystosowana do montażu ściennego. Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, aby zachować deklarowany stopień ochrony IP.
• Wprowadzanie kabli: Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby utrzymać szczelność całego zestawu.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające na korpusie i drzwiach, co umożliwia poprawne wykonanie połączeń wyrównawczych zgodnie z przepisami SEP.
• Drzwi: Konstrukcja umożliwia łatwy demontaż drzwi lub zmianę kierunku ich otwierania, co znacząco ułatwia prace instalacyjne w ograniczonej przestrzeni.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Model NSYS3D5525 w tej konfiguracji jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (płyta pełna, perforowana lub system szyn) zależnie od potrzeb projektu.

2. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowo drzwi pełne w serii Spacial S3D otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do zainstalowanych komponentów.

3. Czy obudowę można stosować na zewnątrz?
Choć stopień IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub konsultację z działem technicznym w celu doboru odpowiedniej powłoki lakierniczej.
