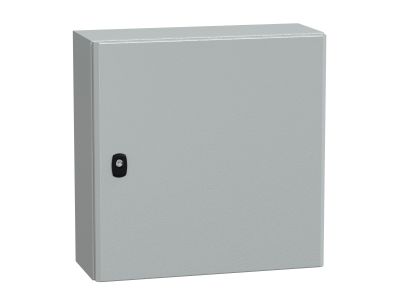

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 500x500x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5520 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D5520 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 500 mm wysokości, 500 mm szerokości oraz 200 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami mechanicznymi (energia uderzenia do 20J).
• Estetyka i trwałość: Wykończenie w kolorze RAL7035 (jasnoszary) za pomocą proszkowej powłoki epoksydowo-poliestrowej zapewnia wysoką odporność na korozję i promieniowanie UV.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub konstrukcji wsporczej, optymalizując przestrzeń montażową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających podwyższonego rygoru szczelności i wytrzymałości mechanicznej.

Zastosowanie

Obudowa Schneider Electric NSYS3D5520 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Jest idealnym wyborem do montażu aparatury sterowniczej, komponentów rozdziału energii oraz systemów IT w miejscach narażonych na zapylenie, wilgoć lub ryzyko uszkodzeń mechanicznych. Dzięki braku płyty montażowej w tym konkretnym wariancie, inżynierowie mają pełną swobodę w doborze akcesoriów montażowych, takich jak szyny DIN, płyty perforowane czy dedykowane systemy wsporcze, co czyni ją niezwykle uniwersalnym rozwiązaniem dla prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: W przypadku konieczności wprowadzenia przewodów, zaleca się stosowanie dedykowanych dławnic o stopniu ochrony nie niższym niż IP66, aby zachować integralność uszczelnienia obudowy.
• Mocowanie: Obudowę należy montować do podłoża za pomocą dedykowanych uchwytów ściennych lub bezpośrednio przez otwory w tylnej ściance (z zachowaniem odpowiedniego uszczelnienia punktów montażowych).
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznych punktów uziemienia znajdujących się na korpusie oraz na drzwiach obudowy, zapewniając ciągłość galwaniczną.
• Moment dokręcania: Podczas montażu osprzętu wewnętrznego należy przestrzegać momentów dokręcania śrub określonych w dokumentacji technicznej akcesoriów Schneider Electric.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model NSYS3D5520 jest dostarczany bez płyty montażowej, co pozwala na indywidualną konfigurację wnętrza zgodnie z potrzebami projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (odwracalność), co zwiększa elastyczność instalacji w ograniczonej przestrzeni.
• Jaki jest zakres temperatur pracy dla tej obudowy? Obudowy stalowe Spacial S3D są przystosowane do pracy w szerokim zakresie temperatur, jednak ostateczny limit zależy od zastosowanego wyposażenia wewnętrznego i uszczelek (standardowo od -35°C do +80°C dla uszczelki poliuretanowej).
