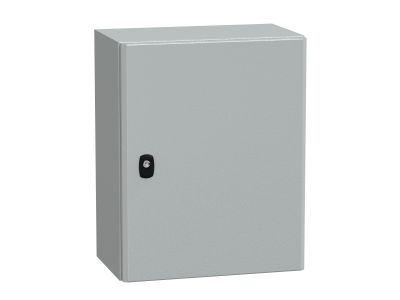

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 500x400x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D5425 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D5425 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 500 mm wysokości, 400 mm szerokości oraz 250 mm głębokości została wykonana w technologii jednoczęściowej, składanej i spawanej, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach zewnętrznych i halach produkcyjnych.
• Odporność mechaniczna IK10: Pełne stalowe drzwi zapewniają najwyższy stopień ochrony przed uderzeniami o energii do 20 dżuli, chroniąc wrażliwą aparaturę sterowniczą.
• Estetyka i trwałość: Wykończenie w kolorze RAL 7035 (jasnoszary) powłoką proszkową epoksydowo-poliestrową zapewnia wysoką odporność na korozję i promieniowanie UV.
• Płaski panel tylny: Ułatwia bezpośredni montaż na ścianie lub za pomocą dedykowanych uchwytów zewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa Spacial S3D spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji IP66 oraz IK10, urządzenie jest dopuszczone do pracy w środowiskach o podwyższonym ryzyku narażenia na czynniki zewnętrzne, co potwierdzają liczne atesty branżowe Schneider Electric.

Zastosowanie

Uniwersalność serii Spacial S3D sprawia, że jest ona idealnym wyborem dla szerokiego spektrum aplikacji elektro-technicznych. Doskonale sprawdza się jako:

• Rozdzielnice sterownicze: Bezpieczne miejsce dla sterowników PLC, modułów I/O oraz aparatury modułowej.
• Systemy automatyki przemysłowej: Ochrona falowników, styczników i zasilaczy w zapylonych halach produkcyjnych.
• Infrastruktura krytyczna: Montaż systemów monitoringu, telekomunikacji oraz sterowania oświetleniem zewnętrznym.
• Przemysł ciężki: Dzięki odporności IK10 obudowa znajduje zastosowanie w miejscach narażonych na uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż obudowy NSYS3D5425 jest intuicyjny, jednak wymaga zachowania standardów technicznych dla utrzymania deklarowanej szczelności. Zaleca się:

• Pozycjonowanie: Obudowa przeznaczona jest do montażu pionowego. Możliwość zmiany kierunku otwierania drzwi (lewo/prawo) pozwala na optymalne dopasowanie do przestrzeni roboczej.
• Wprowadzanie kabli: Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby zachować integralność uszczelnienia obudowy.
• Uziemienie: Obudowa posiada fabryczne punkty uziemiające (kołki M8) na drzwiach i korpusie, co jest niezbędne dla zapewnienia ochrony przeciwporażeniowej.
• Montaż aparatury: Wnętrze przystosowane jest do montażu płyt montażowych (pełnych, perforowanych) lub szyn DIN przy użyciu dedykowanych wsporników.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Model NSYS3D5425 w tej konfiguracji jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (płyta pełna, perforowana lub system Telequick) zależnie od potrzeb projektu.

2. Czy drzwi można zdemontować do prac warsztatowych?
Tak, drzwi są wyposażone w zawiasy umożliwiające ich łatwy demontaż, co znacząco ułatwia prefabrykację aparatury na stole warsztatowym.

3. Jaki jest zakres temperatur pracy dla tej obudowy?
Stalowa konstrukcja z uszczelką poliuretanową pozwala na pracę w szerokim zakresie temperatur, typowym dla standardowych instalacji przemysłowych, przy zachowaniu pełnej elastyczności uszczelnienia.
