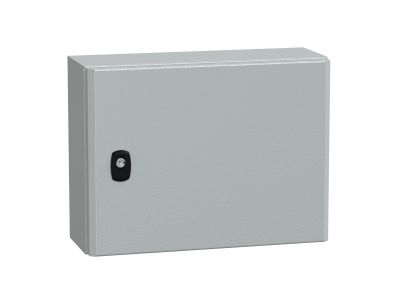

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 300x400x150 (WxSxG) IP66 IK10 RAL7035, Spacial | NSYS3D3415 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 300x400x150 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Kluczowym elementem konstrukcyjnym jest podwójna grubość przedniego profilu w kształcie rynny, która skutecznie zapobiega przedostawaniu się wody, pyłu oraz innych zanieczyszczeń do wnętrza po otwarciu drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych i elektrycznych.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed udarami mechanicznymi o energii do 20 dżuli.
• Wykończenie powierzchni: Obudowa malowana proszkowo w kolorze RAL 7035 (jasnoszary), co zapewnia wysoką odporność na korozję oraz estetyczny wygląd w szafach sterowniczych.
• Płaski panel tylny: Ułatwia montaż bezpośrednio na ścianie lub za pomocą dedykowanych uchwytów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do pracy w trudnych warunkach przemysłowych, gdzie wymagana jest niezawodność i trwałość potwierdzona rygorystycznymi testami laboratoryjnymi.

Zastosowanie

Obudowa Spacial S3D znajduje szerokie zastosowanie w automatyce przemysłowej, energetyce oraz infrastrukturze budynkowej. Dzięki kompaktowym wymiarom 300x400x150 mm, idealnie nadaje się do montażu:

• Lokalnych układów sterowania i sygnalizacji.
• Rozdzielnic elektrycznych niskiego napięcia.
• Systemów sterowania oświetleniem i wentylacją.
• Urządzeń komunikacyjnych i modułów IoT wymagających ochrony przed czynnikami zewnętrznymi.

Możliwość doposażenia obudowy w szeroką gamę akcesoriów, takich jak płyty montażowe, szyny DIN czy systemy zarządzania kablami, czyni ją niezwykle uniwersalnym rozwiązaniem dla prefabrykatorów rozdzielnic.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D zaleca się przestrzeganie poniższych wytycznych, aby zachować deklarowane parametry ochronne:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty zewnętrzne, aby uniknąć konieczności wiercenia otworów w tylnej ścianie, co mogłoby obniżyć stopień ochrony IP.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, montowanych w dolnej części obudowy.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej (brak w zestawie podstawowym) należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby zapewnić stabilność konstrukcji.
• Uziemienie: Należy pamiętać o poprawnym podłączeniu przewodów ochronnych do punktów uziemiających znajdujących się na korpusie i drzwiach obudowy.

FAQ

• Czy obudowa zawiera płytę montażową? Prezentowany model (NSYS3D3415) jest wersją bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów montażowych zależnie od potrzeb projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo).
• Jaki jest kolor obudowy? Obudowa jest wykończona w standardowym kolorze przemysłowym RAL 7035.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się konsultację techniczną w celu doboru odpowiedniego zabezpieczenia powierzchni lub zadaszenia.
