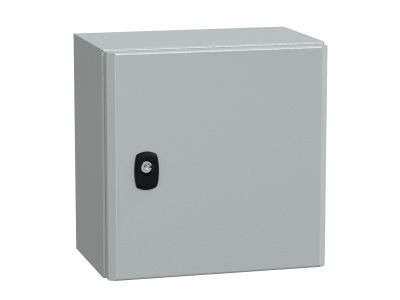

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 300x300x200 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D3320 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 300x300x200 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Wykończenie w kolorze RAL7035 sprawia, że produkt estetycznie komponuje się z nowoczesnymi parkami maszynowymi.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla zabezpieczenia wrażliwej aparatury sterowniczej.
• Wytrzymałość mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc wnętrze przed aktami wandalizmu lub przypadkowymi uszkodzeniami mechanicznymi.
• Innowacyjna konstrukcja: Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej, a lekka, lecz metalowa budowa optymalizuje proces instalacji bez kompromisów w zakresie trwałości.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektro-technicznych. Obudowa spełnia wymagania dotyczące stopnia ochrony zapewnianej przez obudowy (kod IP) zgodnie z normą IEC 60529 oraz stopnia odporności na zewnętrzne uderzenia mechaniczne (kod IK) według normy IEC 62262. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że systemy zamknięte w serii Spacial S3D są bezpieczne i zgodne z aktualnymi przepisami bezpieczeństwa pracy.

Zastosowanie

Obudowa Spacial S3D o głębokości 200 mm jest idealnym wyborem do montażu aparatury modułowej, sterowników PLC oraz komponentów automatyki przemysłowej. Jej uniwersalność pozwala na wykorzystanie w:

• Systemach sterowania procesami produkcyjnymi w przemyśle ciężkim i lekkim.
• Rozdzielnicach elektrycznych niskiego napięcia wymagających wysokiej szczelności.
• Instalacjach zewnętrznych (przy zastosowaniu odpowiedniego zabezpieczenia przed UV) oraz w miejscach narażonych na zapylenie i wilgoć.
• Infrastrukturze budynkowej do montażu systemów HVAC lub systemów bezpieczeństwa.

Wskazówki Montażowe

Dla zapewnienia optymalnej wydajności i zachowania deklarowanego stopnia ochrony IP66, podczas montażu należy przestrzegać poniższych zaleceń:

• Przygotowanie otworów: Wszelkie otwory pod dławnice kablowe powinny być wykonane precyzyjnie, a zastosowane akcesoria muszą posiadać stopień ochrony nie niższy niż sama obudowa.
• Pozycjonowanie: Obudowa przeznaczona jest do montażu wiszącego. Należy użyć dedykowanych uchwytów ściennych Schneider Electric, aby uniknąć naruszenia tylnej ścianki i utraty szczelności.
• Uziemienie: Należy pamiętać o prawidłowym podłączeniu przewodów ochronnych do punktów uziemiających znajdujących się na korpusie i drzwiach obudowy, co zapewnia bezpieczeństwo obsługi i ochronę przeciwporażeniową.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Prezentowany model NSYS3D3320 jest wersją bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów, takich jak płyty perforowane, pełne lub systemy szyn DIN.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co zwiększa elastyczność podczas planowania rozmieszczenia szaf w ograniczonej przestrzeni.
• Jaki jest zakres temperatur pracy dla tej obudowy? Obudowy metalowe Schneider Electric charakteryzują się szerokim zakresem temperatur pracy, jednak ostateczna temperatura wewnątrz zależy od strat mocy zainstalowanych urządzeń i zastosowanego systemu wentylacji lub chłodzenia.
