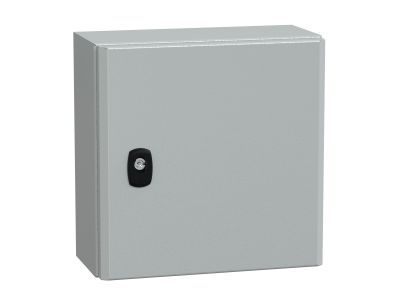

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 300x300x150 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D3315 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 300x300x150 mm to profesjonalne rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny, zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Wykończenie w kolorze RAL 7035 (jasnoszary) nadaje estetyczny wygląd i ułatwia integrację w nowoczesnych parkach maszynowych.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w miejscach narażonych na trudne warunki atmosferyczne lub częste mycie.
• Odporność mechaniczna IK10: Pełne, gładkie drzwi stalowe zapewniają najwyższy poziom ochrony przed uderzeniami o energii do 20 dżuli, chroniąc wrażliwą aparaturę sterowniczą.
• Kompaktowe wymiary: Wysokość 300 mm, szerokość 300 mm oraz głębokość 150 mm sprawiają, że jest to idealny wybór dla mniejszych układów automatyki i rozdzielnic lokalnych.
• Płaski panel tylny: Ułatwia precyzyjny montaż na ścianie lub konstrukcji wsporczej, minimalizując odstęp od podłoża.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach przemysłowych wymagających podwyższonego rygoru ochrony sprzętu elektrycznego.

Zastosowanie

Obudowa Schneider Electric NSYS3D3315 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest dedykowana do montażu aparatury modułowej na szynach DIN, sterowników PLC, zasilaczy oraz komponentów automatyki budynkowej. Dzięki wysokiej szczelności, doskonale sprawdza się w przemyśle spożywczym, chemicznym oraz w infrastrukturze zewnętrznej, gdzie występuje ryzyko zapylenia lub bezpośredniego kontaktu z wodą. Może służyć jako lokalna skrzynka sterownicza, puszka rozgałęźna o dużej pojemności lub obudowa dla systemów monitoringu.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien odbywać się z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: Zaleca się stosowanie dedykowanych akcesoriów Schneider Electric do wprowadzania kabli, aby zachować deklarowany stopień ochrony IP66.
• Mocowanie ścienne: Obudowę należy montować za pomocą zewnętrznych uchwytów montażowych lub bezpośrednio przez otwory w tylnej ścianie (po uprzednim uszczelnieniu punktów styku).
• Uziemienie: Należy bezwzględnie podłączyć przewód ochronny do fabrycznie przygotowanych punktów uziemiających na korpusie i drzwiach obudowy, aby zapewnić ciągłość elektryczną i bezpieczeństwo obsługi.
• Moment dokręcania: Podczas montażu płyt montażowych lub szyn DIN należy stosować momenty dokręcania zgodne z dokumentacją techniczną akcesoriów, aby uniknąć uszkodzenia gwintów.

FAQ

1. Czy obudowa zawiera płytę montażową w zestawie?
Model NSYS3D3315 w tej konfiguracji jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów, takich jak płyty pełne, perforowane lub systemy szyn DIN.

2. Czy drzwi obudowy można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez ich obrócenie i przełożenie zawiasów.

3. Jaki jest zakres temperatur pracy dla tej obudowy?
Obudowy metalowe Spacial S3D charakteryzują się szerokim zakresem temperatur pracy, jednak ostateczna temperatura wewnątrz zależy od strat mocy zainstalowanych urządzeń oraz zastosowanego systemu wentylacji lub ogrzewania.
