Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 1200x800x300 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D12830 Schneider Electric

Opis i Kluczowe Cechy

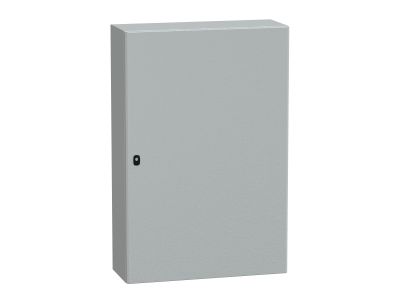

Obudowa wisząca Spacial S3D o wymiarach 1200x800x300 mm (wysokość x szerokość x głębokość) to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja obudowy opiera się na technologii jednoczęściowego składania i spawania, co w połączeniu z podwójną grubością przedniego profilu zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Płaski panel tylny ułatwia montaż bezpośrednio na ścianie lub konstrukcji wsporczej.

Produkt charakteryzuje się najwyższym stopniem ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku. Wykonanie z metalu malowanego proszkowo w standardowym kolorze RAL7035 (jasnoszary) zapewnia estetyczny wygląd oraz odporność na korozję. Dzięki odporności na uderzenia mechaniczne na poziomie IK10, obudowa skutecznie chroni zainstalowaną wewnątrz aparaturę przed aktami wandalizmu oraz przypadkowymi uszkodzeniami mechanicznymi w trudnych warunkach warsztatowych.

Zgodność z Normami

Obudowa Schneider Electric Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami dotyczącymi obudów do aparatury rozdzielczej i sterowniczej niskiego napięcia. Spełnienie rygorystycznych wymogów normy IEC 62208 potwierdza jej przydatność jako pustej obudowy do prefabrykacji rozdzielnic. Wysoki stopień ochrony IP66 jest zgodny z normą PN-EN 60529, a odporność mechaniczna IK10 odpowiada klasyfikacji według normy PN-EN 62262. Dzięki tym certyfikacjom, inżynierowie i projektanci mogą mieć pewność co do niezawodności i bezpieczeństwa eksploatacji w sektorze energetycznym i przemysłowym.

Zastosowanie

Model NSYS3D12830 znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu. Jest idealnym wyborem do budowy systemów sterowania procesami technologicznymi, gdzie wymagana jest ochrona sterowników PLC, falowników oraz aparatury modułowej. Dzięki dużej przestrzeni montażowej (1200x800 mm) i głębokości 300 mm, obudowa pozwala na swobodne rozmieszczenie komponentów przy zachowaniu odpowiedniej cyrkulacji powietrza. Często wykorzystywana jest w automatyce budynkowej, systemach HVAC oraz jako punkt rozdziału energii w obiektach komercyjnych i przemysłowych narażonych na zapylenie lub wilgoć.

Wskazówki Montażowe

• Przygotowanie podłoża: Ze względu na wymiary 1200x800 mm i wagę osprzętu, obudowę należy montować na stabilnych ścianach nośnych lub dedykowanych stojakach przy użyciu odpowiednich uchwytów ściennych.
• Wprowadzanie kabli: Zaleca się stosowanie dławnic o stopniu ochrony nie niższym niż IP66, aby zachować deklarowaną szczelność całej obudowy.
• Montaż aparatury: Wykorzystanie szerokiej gamy akcesoriów Schneider Electric, takich jak płyty montażowe pełne lub perforowane oraz szyny DIN, pozwala na optymalne zagospodarowanie wnętrza.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych drzwi z korpusem obudowy za pomocą dedykowanych linek uziemiających, co jest kluczowe dla bezpieczeństwa przeciwporażeniowego.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Model ten jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów (płyta pełna, perforowana lub system modułowy) zależnie od potrzeb projektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi poprzez ich odwrócenie.
• Jaki jest stopień ochrony w przypadku wycięcia otworów pod przyciski? Po wykonaniu otworów stopień ochrony zależy od zastosowanych komponentów (przycisków, lampek). Należy używać osprzętu o stopniu ochrony IP66, aby utrzymać parametry obudowy.
