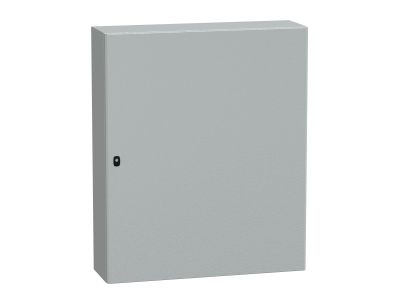

Obudowa wisząca Spacial S3D drzwi gładkie b/pł mont. 1200x1000x300 (WxSxG) IP66 IK10 RAL7035 Special | NSYS3D121030 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o wymiarach 1200x1000x300 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu jednoczęściowego, składana i spawana, charakteryzuje się wyjątkową sztywnością dzięki zastosowaniu podwójnej grubości przedniego profilu w kształcie rynny. Taka budowa nie tylko wzmacnia mechanicznie całą strukturę, ale również skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza podczas otwierania drzwi.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanej aparatury sterowniczej.
• Odporność mechaniczna IK10: Pełne stalowe drzwi gwarantują najwyższą odporność na uderzenia o energii do 20 dżuli, chroniąc komponenty przed aktami wandalizmu lub przypadkowymi uszkodzeniami mechanicznymi.
• Wykończenie powierzchni: Obudowa została pomalowana proszkowo epoksydowo-poliestrową farbą w kolorze RAL 7035, co zapewnia doskonałą odporność na korozję oraz estetyczny wygląd w profesjonalnych rozdzielniach.
• Płaski panel tylny: Ułatwia montaż bezpośrednio na ścianie lub na dedykowanych wspornikach, optymalizując przestrzeń montażową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowy serii Spacial S3D spełniają wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji IP66 oraz IK10, produkt jest dopuszczony do użytku w instalacjach wymagających wysokiej niezawodności i trwałości w trudnych warunkach eksploatacyjnych.

Zastosowanie

Dzięki swoim imponującym wymiarom (wysokość 1200 mm, szerokość 1000 mm) oraz głębokości 300 mm, obudowa NSYS3D121030 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników, układów stycznikowych oraz systemów rozproszonych wejść/wyjść.
• Rozdział energii: Może służyć jako główna lub pomocnicza rozdzielnica niskiego napięcia w halach produkcyjnych i magazynach.
• Infrastruktura krytyczna: Wykorzystywana w systemach sterowania oświetleniem, wentylacją oraz w przepompowniach ścieków, gdzie wymagana jest wysoka szczelność.
• Telekomunikacja: Ochrona wrażliwego sprzętu sieciowego w miejscach narażonych na zapylenie i wilgoć.

Wskazówki Montażowe

Montaż obudowy Spacial S3D powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Przygotowanie otworów: W przypadku konieczności wykonania przepustów kablowych, zaleca się stosowanie dedykowanych dławnic o stopniu ochrony nie niższym niż IP66, aby zachować integralność uszczelnienia obudowy.
• Mocowanie: Obudowę należy montować na stabilnej powierzchni pionowej za pomocą uchwytów ściennych lub bezpośrednio przez otwory w tylnej ścianie (z zachowaniem odpowiedniego uszczelnienia punktów montażowych).
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznych punktów uziemiających znajdujących się na korpusie oraz na drzwiach obudowy, zapewniając ciągłość elektryczną i bezpieczeństwo przeciwporażeniowe.
• Moment dokręcania: Podczas montażu płyt montażowych lub szyn DIN, należy stosować się do zaleceń producenta dotyczących momentów dokręcania śrub, aby uniknąć uszkodzenia gwintów.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Model NSYS3D121030 w wersji podstawowej dostarczany jest bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów z szerokiej gamy dostępnych elementów Schneider Electric.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudowy Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez przełożenie zawiasów.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć stopień ochrony IP66 na to pozwala, w przypadku ekspozycji na bezpośrednie promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub wersji wykonanych ze stali nierdzewnej.
