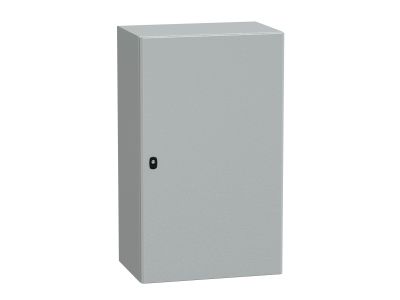

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 1000x600x400 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D10640 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o symbolu NSYS3D10640 to metalowa, składana konstrukcja przeznaczona do ochrony aparatury w wymagających warunkach. Wymiary 1000x600x400 mm (wys. x szer. x gł.) zapewniają przestrzeń dla rozbudowanych instalacji, a stopień ochrony IP66 gwarantuje szczelność przed pyłem i strugami wody, co umożliwia pracę w środowiskach zewnętrznych i przemysłowych. Odporność na uderzenia IK10 chroni wnętrze przed mechanicznymi uszkodzeniami. Obudowa dostarczana jest bez płyty montażowej (b/pł. mont), co pozwala na elastyczne doposażenie w zależności od potrzeb.

• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strugami wody – niezawodna praca w trudnych warunkach atmosferycznych i zapyleniu.
• Odporność na uderzenia IK10: wytrzymałość na energię uderzenia 20 J, zabezpiecza zainstalowane urządzenia przed przypadkowymi uszkodzeniami mechanicznymi.
• Metalowa konstrukcja składana i spawana: podwójna grubość przedniego profilu oraz płaski panel tylni zapewniają wysoką sztywność i trwałość, ułatwiając jednocześnie transport i montaż.
• Kolor RAL7035 (jasnoszary): neutralny odcień pasujący do większości aranżacji technicznych, odporna na korozję powłoka malowana proszkowo.
• Dostępność w 54 wymiarach i szeroka gama akcesoriów: możliwość dopasowania obudowy do konkretnych potrzeb oraz rozbudowy o płyty montażowe, zamki, dławice i inne elementy.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących stopnia ochrony (IP) i odporności na uderzenia mechaniczne (IK). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Niezawodność konstrukcji potwierdzona badaniami dla obudów z pojedynczymi drzwiami (IP66, IK10).

Zastosowanie

Obudowa Spacial S3D dedykowana jest do instalacji przemysłowych, infrastrukturalnych oraz zewnętrznych, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i na zewnątrz budynków.
• Sterowanie i zasilanie w instalacjach fotowoltaicznych, stacjach ładowania oraz sieciach telekomunikacyjnych.
• Ochrona aparatury pomiarowej, sterującej i automatyki w trudnych warunkach (np. oczyszczalnie, porty, kopalnie).
• Zastosowanie w infrastrukturze drogowej – szafki sterowania oświetleniem, sygnalizacją czy monitoringu.

Wskazówki Montażowe

Montaż obudowy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodach, które będą wprowadzone do obudowy. Obudowę mocuje się do ściany za pomocą odpowiednich śrub i kołków (np. M8), dostosowanych do nośności podłoża. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania oraz uszczelnienia przepustów kablowych. Przekrój przewodów i dobór zabezpieczeń musi być zgodny z obowiązującymi normami. Aby zachować deklarowany stopień ochrony IP66, należy stosować zalecane dławice i uszczelki oraz starannie zamknąć drzwi obudowy.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia pyłoszczelność i ochronę przed strugami wody, a odporność IK10 chroni przed uderzeniami. Obudowa może być stosowana na zewnątrz, pod warunkiem zachowania szczelności wszystkich przepustów.
• Czy do obudowy jest dołączona płyta montażowa? Nie, w oznaczeniu "b/pł. mont" wskazuje, że obudowa dostarczana jest bez płyty montażowej. Płytę należy dokupić osobno – dostępna jest szeroka gama akcesoriów dla serii Spacial S3D.
• Jaki materiał został użyty do produkcji obudowy? Obudowa wykonana jest z metalu (stal malowana proszkowo w kolorze RAL7035). Jest to konstrukcja składana i spawana, z podwójną grubością przedniego profilu oraz płaskim panelem tylnym, co zapewnia wysoką wytrzymałość mechaniczną.
