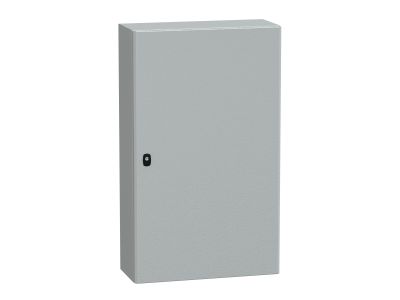

Obudowa wisząca Spacial S3D drzwi gładkie b/pł. mont 1000x600x250 (WxSxG) IP66 IK10 RAL7035, Special | NSYS3D10625 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Schneider Electric z serii Spacial S3D o wymiarach zewnętrznych 1000 mm wysokości, 600 mm szerokości oraz 250 mm głębokości to profesjonalne rozwiązanie dedykowane do ochrony zaawansowanych systemów automatyki i rozdziału energii. Konstrukcja obudowy opiera się na technologii jednoczęściowej, składanej i spawanej, co w połączeniu z podwójną grubością przedniego profilu w kształcie rynny zapewnia wyjątkową sztywność mechaniczną oraz szczelność. Produkt charakteryzuje się stopniem ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku. Wykonanie z blachy stalowej malowanej proszkowo w kolorze RAL 7035 gwarantuje wysoką odporność na korozję i estetyczny wygląd w środowisku przemysłowym. Najwyższa klasa odporności mechanicznej IK10 potwierdza zdolność obudowy do wytrzymania uderzeń o energii do 20 dżuli, co jest kluczowe w trudnych warunkach eksploatacyjnych.

• Wymiary: 1000x600x250 mm (wysokość x szerokość x głębokość).
• Stopień ochrony IP66: Pełna izolacja od czynników zewnętrznych.
• Odporność mechaniczna IK10: Maksymalna ochrona przed uderzeniami.
• Konstrukcja: Stalowa, spawana, z płaskim panelem tylnym ułatwiającym montaż.
• Wykończenie: Estetyczna powłoka epoksydowo-poliestrowa w kolorze szarym RAL 7035.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana i przetestowana zgodnie z międzynarodowymi standardami dotyczącymi obudów dla aparatury sterowniczej i rozdzielczej. Posiada certyfikację potwierdzającą stopień ochrony IP66 zgodnie z normą IEC 60529 oraz odporność na uderzenia IK10 według normy IEC 62262. Dzięki precyzyjnemu procesowi spawania i zastosowaniu wysokiej jakości uszczelek poliuretanowych, produkt spełnia rygorystyczne wymagania bezpieczeństwa stawiane urządzeniom pracującym w sektorze przemysłowym i infrastrukturalnym.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, obudowa NSYS3D10625 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do montażu sterowników PLC, falowników, aparatury modułowej oraz systemów zasilania gwarantowanego. Doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, a także w aplikacjach infrastrukturalnych, gdzie wymagana jest niezawodność i długowieczność komponentów zamkniętych wewnątrz szafy. Płaski panel tylny oraz szeroka gama akcesoriów dodatkowych pozwalają na łatwą adaptację obudowy do specyficznych potrzeb projektowych.

Wskazówki Montażowe

Podczas instalacji obudowy Spacial S3D należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Montaż ścienny powinien być realizowany za pomocą dedykowanych uchwytów zewnętrznych lub bezpośrednio przez otwory w tylnej ścianie, przy zachowaniu odpowiedniego uszczelnienia, aby nie obniżyć stopnia ochrony IP. Zaleca się stosowanie dławnic kablowych o stopniu ochrony nie niższym niż IP66 w celu wprowadzenia przewodów przez płytę przepustową. Moment dokręcania elementów mocujących powinien być zgodny z dokumentacją techniczną producenta, co zapobiega odkształceniom profilu i gwarantuje idealne przyleganie uszczelki drzwi do korpusu.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Prezentowany model NSYS3D10625 jest dostarczany bez płyty montażowej, co pozwala na indywidualny dobór akcesoriów, takich jak płyty pełne, perforowane lub systemy szyn DIN.
• Czy drzwi obudowy można zamontować tak, aby otwierały się w lewo? Tak, konstrukcja obudów Spacial S3D umożliwia łatwą zmianę kierunku otwierania drzwi (odwracalność), co zwiększa elastyczność montażu w ograniczonej przestrzeni.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowo drzwi pełne w obudowach Spacial S3D otwierają się pod kątem 120 stopni, co zapewnia swobodny dostęp do zainstalowanej aparatury.
