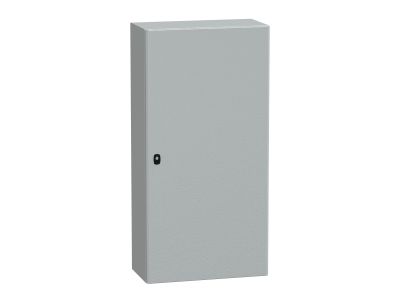

Obudowa wisząca Spacial S3D drzwi gładkie 1200x 600x 300mm | NSYS3D12630 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o symbolu NSYS3D12630 to kompaktowe rozwiązanie wielozadaniowe przeznaczone do montażu w aplikacjach przemysłowych i budynkowych. Wymiary 1200 x 600 x 300 mm zapewniają przestrzeń do instalacji aparatury modułowej oraz przyłączy kablowych, a drzwi gładkie z zamkiem standardowym gwarantują bezpieczny dostęp do wewnętrznych komponentów. Obudowa dostarczana jest bez płyty montażowej, co pozwala na indywidualne dostosowanie wyposażenia.

• Wymiary (W x S x G): 1200 x 600 x 300 mm – przestronna przestrzeń wewnętrzna umożliwiająca instalację rozbudowanych układów sterowania lub rozdziału energii.
• Drzwi gładkie z zamkiem: Zabezpieczają wnętrze przed niepowołanym dostępem, a prosty design ułatwia czyszczenie i wtapianie się w otoczenie.
• Brak płyty montażowej: Użytkownik może samodzielnie dobrać odpowiednią płytę w zależności od potrzeb instalacyjnych (np. ocynkowana, aluminiowa).
• Standardowa płyta dławnic kablowych: Ułatwia prowadzenie przewodów i zapewnia czyste, uporządkowane wejścia kablowe.
• Elementy składowe w zestawie: 1 drzwi, 1 korpus, 1 płyta dławika kablowego, 1 zamek – gotowa do montażu bez dodatkowych akcesoriów.

Zgodność z Normami

Obudowa Spacial S3D jest zgodna z europejskimi normami dotyczącymi obudów elektrycznych oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach przemysłowych i budynkowych, spełniający wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej (LVD, EMC).

Zastosowanie

Uniwersalna obudowa wisząca sprawdza się w różnorodnych instalacjach, w których wymagana jest kompaktowa i bezpieczna przestrzeń dla aparatury.

• Rozdzielnice sterowania maszyn i linii produkcyjnych – montaż styczników, przekaźników, przełączników.
• Punkty rozdziału energii w małych i średnich obiektach – zabezpieczenia i układy pomiarowe.
• Instalacje automatyki budynkowej – sterowanie oświetleniem, klimatyzacją, roletami.
• Szafy sterownicze w warsztatach i magazynach – ochrona układów PLC, zasilaczy, łączówek.

Wskazówki Montażowe

Montaż obudowy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie instalacji. Obudowę mocować do ściany lub konstrukcji nośnej przy użyciu odpowiednich łączników – uwzględniając ciężar wyposażenia wewnętrznego. Przekroje przewodów dobrać do obciążenia prądowego zgodnie z obowiązującymi normami. Dokręcać śruby połączeń z momentem zgodnym z dokumentacją producenta.

FAQ

• Czy obudowa posiada płytę montażową? Nie, obudowa dostarczana jest bez płyty montażowej. Należy ją zamówić osobno – standardowa płyta pasująca do wymiarów 1200x600 mm.
• Jaki stopień ochrony IP ma obudowa? W dostarczonych danych nie podano stopnia IP. Dla instalacji wewnątrz pomieszczeń suchych zalecany jest montaż przewidziany dla warunków środowiskowych – w razie potrzeby stosować dodatkowe uszczelnienia na dławnicach.
• Jaki rodzaj zamka jest zastosowany? W zestawie znajduje się standardowy zamek trzpieniowy. Szczegóły dotyczące klucza i możliwości wymiany zamka można znaleźć w dokumentacji technicznej producenta.
