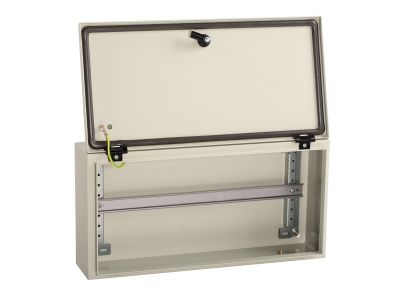

Obudowa wisząca Spacial do Złącze k kablowych S3DB IP66 (bez szyny w Zestaw ie) 300x 600x 150mm | NSYS3DB3615 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Schneider Electric z serii Spacial, model NSYS3DB3615, przeznaczona do złącz kablowych S3DB. Dzięki stopniowi ochrony IP66 zapewnia szczelność przed pyłem i strumieniami wody, co gwarantuje niezawodną pracę w wymagających środowiskach przemysłowych. Wymiary 300 x 600 x 150 mm oferują przestrzeń dla kilku złącz kablowych, a brak fabrycznie zamontowanej szyny montażowej pozwala na elastyczne wyposażenie wnętrza według potrzeb instalacji.

• Stopień ochrony IP66: całkowita ochrona przed pyłem oraz silnymi strumieniami wody – idealna do aplikacji zewnętrznych, wilgotnych pomieszczeń i stref narażonych na zabrudzenia.
• Wymiary 300 x 600 x 150 mm: kompaktowa, ale pojemna obudowa mieszcząca standardowe złącza kablowe S3DB, optymalna dla instalacji o ograniczonej przestrzeni montażowej.
• Konstrukcja wisząca: umożliwia bezpośredni montaż na ścianie lub konstrukcji nośnej, zapewniając stabilne i bezpieczne osadzenie obudowy.
• Bez szyny montażowej w zestawie: pozwala na indywidualne wyposażenie wnętrza – można montować dowolne szyny TH35 lub płyty montażowe w zależności od potrzeb instalacji.
• Materiał obudowy o wysokiej wytrzymałości: (na podstawie serii Spacial) odporność na korozję i uderzenia, co wydłuża żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Obudowa Spacial NSYS3DB3615 spełnia wymagania norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi dla osprzętu rozdzielczego i sterowniczego w instalacjach niskiego napięcia.

Zastosowanie

Obudowa wisząca przeznaczona jest do ochrony i organizacji połączeń kablowych w instalacjach przemysłowych oraz w budynkach użyteczności publicznej. Sprawdza się szczególnie w miejscach narażonych na wilgoć, zapylenie lub mechaniczne uszkodzenia.

• Ochrona złącz kablowych S3DB w zasilaniu maszyn i urządzeń przemysłowych.
• Montaż na ścianach hal produkcyjnych, magazynów lub parkingów podziemnych.
• Stosowanie w instalacach oświetlenia zewnętrznego, gdzie wymagana jest szczelność IP66.
• Tworzenie punktów przyłączeniowych dla tymczasowych lub stałych linii kablowych w trudnych warunkach atmosferycznych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodach, które będą wprowadzone do obudowy. Obudowę mocuje się do ściany lub konstrukcji za pomocą dostarczonych lub odpowiednio dobranych elementów mocujących (zgodnie z dokumentacją producenta). Zaleca się stosowanie dławnic kablowych o odpowiednim stopniu ochrony IP. Wewnętrzne wyposażenie (np. szynę TH35, płytę montażową) należy instalować według własnego projektu, uwzględniając dopuszczalne obciążenie mechaniczne i termiczne. W przypadku prowadzenia przewodów przez otwory należy zadbać o zachowanie szczelności (uszczelki, dławnice). Moment dokręcania śrub pokrywy i dławnic – zgodnie z instrukcją producenta.

FAQ

• Czy obudowa jest dostarczana z szyną montażową? Nie, w zestawie nie ma szyny – obudowa przeznaczona jest do samodzielnego wyposażenia, co daje elastyczność w doborze elementów wewnętrznych.
• Jaki stopień ochrony zapewnia obudowa? IP66 – całkowita odporność na pył i silne strumienie wody. Może być stosowana na zewnątrz w deszczu oraz w zapylonych halach.
• Jakie wymiary wewnętrzne ma obudowa? Wymiary zewnętrzne to 300 x 600 x 150 mm (wys. x szer. x gł.). Wymiary użyteczne mogą być nieco mniejsze ze względu na grubość ścianek – szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
