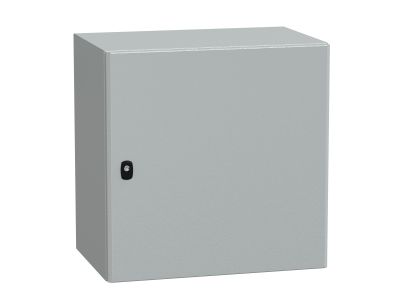

Obudowa wisząca S3D z płytą montażową ocynkowaną IP66 600x 600x 400mm Spacial | NSYS3D6640P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D6640P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 600 mm wysokości, 600 mm szerokości oraz 400 mm głębokości zapewnia optymalną przestrzeń do montażu aparatury modułowej oraz komponentów automatyki. Wykonana z wysokiej jakości stali, obudowa charakteryzuje się stopniem ochrony IP66, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody. Gładkie drzwi wyposażone w solidny zamek zapewniają bezpieczeństwo i estetykę, a pełna płyta montażowa wykonana ze stali ocynkowanej ułatwia stabilne osadzenie ciężkich podzespołów, jednocześnie zapewniając doskonałą przewodność dla celów ekwipotencjalizacji.

• Wymiary gabarytowe: Wysokość 600 mm, szerokość 600 mm oraz głębokość 400 mm pozwalają na swobodną aranżację wnętrza.
• Stopień ochrony IP66: Zapewnia niezawodną pracę urządzeń w trudnych warunkach zapylenia i wilgoci.
• Płyta montażowa: Pełna płyta ocynkowana w zestawie, odporna na korozję i gotowa do prefabrykacji.
• Konstrukcja kompaktowa: Jednoczęściowy korpus z wyprofilowaną rynną przednią minimalizuje ryzyko przedostania się wody do wnętrza podczas otwierania drzwi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Obudowa spełnia wymagania normy IEC 62208, która definiuje standardy dla pustych obudów przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji Schneider Electric, użytkownik ma pewność co do wytrzymałości mechanicznej (IK10) oraz trwałości powłoki lakierniczej, co jest kluczowe w zapobieganiu korozji w długofalowej eksploatacji.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na czynniki zewnętrzne, obudowa Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem dla:

• Automatyki przemysłowej: Jako szafa sterownicza dla sterowników PLC, falowników i układów stycznikowych.
• Rozdzielnic elektrycznych: Do budowy lokalnych punktów rozdziału energii w halach produkcyjnych.
• Infrastruktury krytycznej: W systemach sterowania oświetleniem, wentylacją czy przepompowniami.
• Telekomunikacji: Ochrona wrażliwego sprzętu elektronicznego w miejscach narażonych na zapylenie.

Wskazówki Montażowe

Montaż obudowy NSYS3D6640P powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Obudowa jest przeznaczona do montażu ściennego (wiszącego). Zaleca się stosowanie dedykowanych uchwytów mocujących Schneider Electric, aby zachować deklarowany stopień ochrony IP. Podczas wprowadzania przewodów należy wykorzystać dostarczoną standardową płytę dławnic, dbając o odpowiednie uszczelnienie przepustów kablowych. Płyta montażowa powinna być dokręcona z odpowiednim momentem, aby zapewnić stabilność mechaniczną zamontowanych komponentów. Należy również pamiętać o wykonaniu połączeń ochronnych (uziemienia) drzwi oraz korpusu przy użyciu dedykowanych punktów uziemiających.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, produkt jest dostarczany z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP66, co oznacza pełną ochronę przed pyłem i silnymi strugami wody.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez ich przełożenie.
• Czy w zestawie znajduje się płyta dławnic? Tak, obudowa wyposażona jest w standardową płytę dławika kablowego, ułatwiającą wprowadzanie okablowania.
