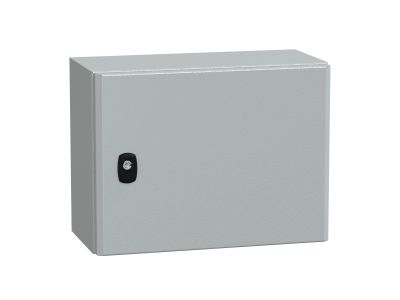

Obudowa wisząca S3D z płytą montażową ocynkowaną IP66 300x 400x 200mm Spacial | NSYS3D3420P Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o numerze katalogowym NSYS3D3420P to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja o wymiarach 300 mm wysokości, 400 mm szerokości oraz 200 mm głębokości została wykonana z wysokiej jakości stali, co gwarantuje wyjątkową sztywność mechaniczną i długowieczność. Kluczowym atutem jest stopień ochrony IP66, który zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co czyni ją idealnym wyborem do montażu w miejscach narażonych na trudne warunki atmosferyczne lub zapylenie produkcyjne.

• Płyta montażowa: W zestawie znajduje się pełna płyta montażowa wykonana ze stali ocynkowanej, co ułatwia pewne mocowanie aparatury modułowej i sterowniczej oraz zapewnia doskonałą przewodność dla celów ekwipotencjalizacji.
• Konstrukcja drzwi: Gładkie drzwi wyposażone w solidny zamek gwarantują bezpieczeństwo zainstalowanych komponentów przed niepowołanym dostępem.
• Zarządzanie okablowaniem: Standardowa płyta dławnic umieszczona w dolnej części korpusu pozwala na precyzyjne i szczelne wprowadzenie przewodów o różnych przekrojach.
• Wykończenie: Powierzchnia obudowy jest malowana proszkowo, co zwiększa jej odporność na korozję i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki wysokiej odporności mechanicznej sklasyfikowanej na poziomie IK10, obudowa Spacial S3D chroni wnętrze przed uderzeniami o energii do 20 dżuli, co jest kluczowe w intensywnie eksploatowanych obiektach przemysłowych.

Zastosowanie

Dzięki swojej wielozadaniowości, obudowa Schneider Electric Spacial S3D znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz układów przekaźnikowych.
• Rozdzielnice zasilające: Doskonale sprawdza się jako kompaktowa rozdzielnica niskiego napięcia w halach produkcyjnych.
• Systemy sterowania: Wykorzystywana w układach sterowania wentylacją, klimatyzacją (HVAC) oraz w systemach pompowych.
• Infrastruktura zewnętrzna: Dzięki szczelności IP66 może być stosowana w miejscach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż obudowy NSYS3D3420P powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Obudowa jest przeznaczona do montażu ściennego (wiszącego). Zaleca się stosowanie dedykowanych uchwytów montażowych Schneider Electric, aby zachować pełną szczelność korpusu. Podczas wprowadzania kabli należy upewnić się, że dławnice są odpowiednio dokręcone, a uszczelka płyty dławnic przylega równomiernie do korpusu. Płyta montażowa ocynkowana powinna zostać uziemiona za pomocą dedykowanych punktów uziemiających, co zapewnia bezpieczeństwo obsługi i prawidłowe ekranowanie zakłóceń elektromagnetycznych.

FAQ

• Czy obudowa zawiera płytę montażową w zestawie? Tak, produkt jest dostarczany jako kompletny zestaw zawierający korpus, drzwi z zamkiem, płytę dławnic oraz pełną płytę montażową wykonaną ze stali ocynkowanej.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP66, co oznacza pełną ochronę przed pyłem oraz silnymi strugami wody.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudów Spacial S3D zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez ich przełożenie, co zwiększa elastyczność instalacji w ograniczonej przestrzeni.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości stali, zabezpieczonej antykorozyjnie i malowanej proszkowo.
