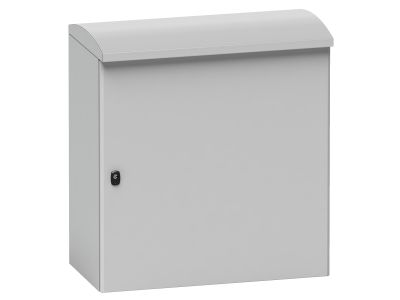

OBUDOWA WISZĄCA S3D HD 1000x800x400mm | NSYS3HD10840 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca S3D HD firmy Schneider Electricder Electric o symbolu NSYS3HD10840 to solidna konstrukcja ze stali HD z powłoką antykorozyjną w kolorze szarym RAL 7035. Wymiary 1000 x 800 x 400 mm zapewniają przestrzeń dla rozbudowanej aparatury, a stopień ochrony IP55 gwarantuje niezawodność w zapylonym i wilgotnym otoczeniu. Odporność na korozję do poziomu C4H oraz na promieniowanie UV pozwala na instalację w agresywnych środowiskach zewnętrznych i przemysłowych.

• Wymiary 1000 x 800 x 400 mm: Przestronna wnęka umożliwia montaż wielu urządzeń elektrycznych i sterowniczych w jednej obudowie.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strugami wody – niezawodna praca w trudnych warunkach (np. hale produkcyjne, oczyszczalnie).
• Odporność mechaniczna IK10 (IEC 62262): Wytrzymałość na uderzenia o energii 20 J – zabezpieczenie przed uszkodzeniami podczas eksploatacji.
• Klasa korozyjna C4H (ISO 4:2018): Wysoka odporność na wilgoć i chemikalia – wydłużona żywotność w środowiskach kwaśnych i słonowodnych.
• Odporność na promieniowanie UV: Powłoka nie ulega degradacji pod wpływem słońca – idealna do zastosowań na zewnątrz budynków.
• Temperatura pracy -40...80°C: Pełna funkcjonalność w ekstremalnych zakresach termicznych.

Zgodność z Normami

Obudowa spełnia wymagania norm: IEC 62262 (odporność mechaniczna IK10), IEC 62208 (maksymalne obciążenie 1000 kg) oraz ISO 4:2018 (odporność na korozję C4H). Produkt oznaczony jest znakiem CE i posiada etykietę Green Premium, potwierdzającą zgodność z przepisami środowiskowymi oraz przejrzystość wpływu na środowisko.

Zastosowanie

Obudowa S3D HD przeznaczona jest do montażu aparatury modułowej, sterowników PLC, zasilaczy i innych urządzeń w instalacjach przemysłowych i komercyjnych. Dzięki wysokiej odporności na korozję i promieniowanie UV sprawdza się także w obiektach narażonych na działanie czynników atmosferycznych.

• Przemysł chemiczny i petrochemiczny – rozdzielnice w halach produkcyjnych.
• Instalacje wodno-kanalizacyjne i oczyszczalnie ścieków – ochrona przed wilgocią i chemikaliami.
• Stacje elektroenergetyczne oraz zewnętrzne szafy sterownicze w infrastrukturze drogowej.
• Automatyka budynkowa w strefach o podwyższonej wilgotności i zapyleniu (np. garaże podziemne, myjnie).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obudowie powinny być wykonywane przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę można zamocować bezpośrednio do ściany za pomocą odpowiednich kotew lub na podłodze przy użyciu opcjonalnego cokołu (nie wchodzi w skład zestawu). Użyj łączników dopuszczonych do stosowania w danych warunkach obciążenia. Panele boczne (jeśli wymagane) należy zamówić oddzielnie. Zachowaj moment dokręcania śrub zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy obudowa może być montowana na zewnątrz budynku? Tak, dzięki stopniowi ochrony IP55, odporności na UV i korozję C4H obudowa nadaje się do instalacji w warunkach zewnętrznych.
• Jaki jest stopień ochrony mechanicznej (IK)? Obudowa posiada klasę IK10 zgodnie z normą IEC 62262, co oznacza odporność na uderzenia o energii 20 J.
• Czy obudowa zawiera panele boczne? Nie, obudowa dostarczana jest bez paneli bocznych – należy je zamówić osobno, jeśli wymagane są w projekcie.
