Obudowa wisząca S3D drzwi podwójne IP55 1200x 1200x 300mm, Special | NSYS3D121230D Schneider Electric

Opis i Kluczowe Cechy

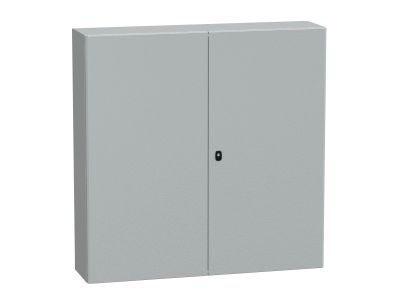

Obudowa wisząca Spacial S3D firmy Schneider Electric (symbol NSYS3D121230D) to stalowa obudowa naścienna z podwójnymi drzwiami, o wymiarach 1200 x 1200 x 300 mm. Solidna, jednoczęściowa konstrukcja z epoksydowo-poliestrowym wykończeniem proszkowym zapewnia odporność na trudne warunki środowiskowe, a stopień ochrony IP55 i klasa udarności IK10 gwarantują bezpieczeństwo instalacji w strefach narażonych na pył, wilgoć i uderzenia mechaniczne.

• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strumieniami wody – obudowa nadaje się do instalacji w wilgotnych pomieszczeniach oraz na zewnątrz (pod zadaszeniem).
• Odporność na uderzenia IK10: Wytrzymała konstrukcja stalowa chroni zamontowane urządzenia przed skutkami silnych uderzeń mechanicznych.
• 3-punktowy system zamykania z uchwytem i 3 mm wkładką z podwójnym ryglem: Pewne i bezpieczne zamykanie drzwi, uniemożliwiające przypadkowe otwarcie.
• Szyna przednia w kształcie rynny o podwójnej grubości blachy: Zwiększona sztywność i stabilność obudowy, ułatwia prowadzenie okablowania wewnątrz szafy.
• Kompletne wyposażenie w 2 płyty przepustu kablowego: Gotowe do montażu przewodów bez konieczności dodatkowego doraźnego przystosowywania – oszczędność czasu i kosztów instalacji.
• Opakowanie wielokrotnego użytku po montażu: Praktyczne rozwiązanie ułatwiające transport i magazynowanie, ekologiczne podejście zgodne z programem Green Premium.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów elektrycznych. Posiada certyfikat CE oraz jest objęta programem Green Premium firmy Schneider Electric, co potwierdza zgodność z przepisami dotyczącymi ochrony środowiska (m.in. ograniczenie substancji niebezpiecznych). Produkt został zaprojektowany zgodnie z zasadami obiegu zamkniętego i niskiej emisji CO₂.

Zastosowanie

Obudowa wisząca Spacial S3D przeznaczona jest do montażu naściennego w rozdzielniach i szafach sterowniczych w przemyśle, infrastrukturze krytycznej oraz budynkach użyteczności publicznej. Dzięki podwójnym drzwiom umożliwia łatwy dostęp do aparatury modułowej, styczników, przekaźników i zabezpieczeń.

• Instalacje w halach produkcyjnych, warsztatach i magazynach – ochrona przed pyłem i uszkodzeniami mechanicznymi.
• Rozdzielnice główne i podrzędne w budynkach komercyjnych – duża przestrzeń wewnętrzna (1200x1200 mm) pozwala na swobodną aranżację aparatury.
• Strefy zewnętrzne pod zadaszeniem (np. węzły cieplne, przepompownie) – odporność IP55 na wodę i wilgoć.
• Systemy automatyki budynkowej i sterowania – łatwy montaż akcesoriów i prowadzenie kabli dzięki szynie w kształcie rynny.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz muszą być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę mocuje się do ściany lub konstrukcji nośnej za pomocą odpowiednich śrub (nie są dołączone), dostosowanych do nośności podłoża. Przewody wprowadzać przez dostarczone płyty przepustu kablowego, zachowując promienie gięcia i przekroje zgodne z dokumentacją techniczną. Moment dokręcania elementów mocujących należy stosować według zaleceń producenta. Po montażu zaleca się sprawdzenie ciągłości uziemienia obudowy.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, obudowa jednoczęściowa nie zawiera płyty montażowej – należy ją zamówić osobno (akcesoria). Standardowo w zestawie znajdują się 2 płyty przepustu kablowego.
• Jaki stopień ochrony i udarności ma obudowa S3D? Obudowa posiada stopień ochrony IP55 (ochrona przed pyłem i strugami wody) oraz odporność na uderzenia mechaniczne klasy IK10.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest ze stali, z wykończeniem epoksydowo-poliestrowym natryskiwanym proszkowo. Kolor: szary RAL 7035.
