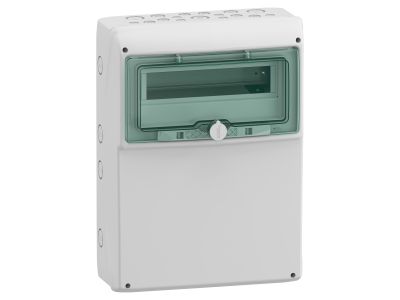

Obudowa wielofunkcyjna Mureva (dawna Kaedra) IP65 wMRV-340x460-12+1 12+1 modułów | 13192 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wielofunkcyjna Mureva IP65 wMRV-340x460-12+1 to natynkowa konstrukcja przeznaczona do montażu aparatury modułowej w instalacjach wewnętrznych i zewnętrznych. Spełnia wymagania stopnia ochrony IP65, zapewniając ochronę przed pyłem i strumieniem wody z dowolnej strony. Obudowa wyposażona jest w przezroczyste zielone drzwi ułatwiające identyfikację aparatury, 17 pre-wyciętych otworów na przewody oraz tylną płytę montażową. Klasa izolacji II i podwójna izolacja gwarantują bezpieczeństwo użytkowania.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniem wody – idealna do instalacji w pomieszczeniach wilgotnych, garażach, piwnicach i na zewnątrz pod zadaszeniem.
• 12+1 modułów 18mm: Dostępne miejsce na aparaturę modułową, z możliwością rozbudowy dzięki otwartemu systemowi montażu.
• Przezroczyste zielone drzwi: Umożliwiają szybką identyfikację zainstalowanej aparatury bez otwierania obudowy.
• 17 pre-wyciętych otworów na przewody: Elastyczność w prowadzeniu okablowania – możliwość wprowadzenia przewodów od góry, dołu lub z boku.
• Klasa izolacji II i podwójna izolacja: Bezpieczeństwo użytkowania nawet w instalacjach narażonych na wilgoć i kurz.
• Wymiary 340x460x160 mm: Kompaktowa konstrukcja umożliwiająca montaż w standardowych gniazdach natynkowych.

Zgodność z Normami

Obudowa spełnia wymagania normy IEC 61439-3 oraz posiada klasę izolacji II i kategorię przepięciową II. Materiał samogasnący o odporności na temperaturę 650°C zgodnej z IEC 60695-2-1 oraz zwiększoną odporność na promieniowanie UV zapewniają zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Obudowa Mureva IP65 wMRV-340x460-12+1 znajduje zastosowanie w różnych typach instalacji, gdzie wymagana jest ochrona aparatury modułowej przed czynnikami zewnętrznymi.

• Montaż w budynkach mieszkalnych – rozdzielnice natynkowe w garażach, piwnicach lub pomieszczeniach gospodarczych.
• Instalacje zewnętrzne pod zadaszeniem – ochrona przed deszczem i kurzem w altanach, wiatach lub na tarasach.
• Małe budynki przemysłowe – rozdział energii w warsztatach, magazynach lub pomieszczeniach technicznych.
• Systemy sterowania i automatyki – ochrona modułów przekaźnikowych, zabezpieczeń i sterowników.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę mocować do stabilnej powierzchni przy użyciu odpowiednich kołków i wkrętów. Przewody wprowadzać przez pre-wycięte otwory, zabezpieczając je dławikami kablowymi (niezależnie od zakupu). Zapewnić odpowiednie uziemienie zgodnie z normami PN-HD 60364. Podczas montażu aparatury modułowej należy stosować odpowiednie momenty dokręcania przewidziane w dokumentacji producenta aparatury. Przechowywać w suchym miejscu, chronić przed bezpośrednim działaniem promieni słonecznych.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak – stopień ochrony IP65, klasa izolacji II oraz odporność na promieniowanie UV i temperaturę od -25°C do 40°C czynią ją odpowiednią do instalacji zewnętrznych pod zadaszeniem.
• Jakie są maksymalne wymiary aparatury, którą można zamontować? Obudowa posiada 12+1 modułów o szerokości 18mm każdy, co daje łączną szerokość 234mm na aparaturę modułową.
• Czy obudowa posiada zamek? Standardowo nie posiada zamka, jednak istnieje możliwość dokupienia akcesoriów montażowych zabezpieczających drzwi.
• Jaka jest maksymalna temperatura pracy? Obudowa wytrzymuje temperaturę od -25°C do 40°C, co obejmuje większość standardowych zastosowań instalacyjnych.
