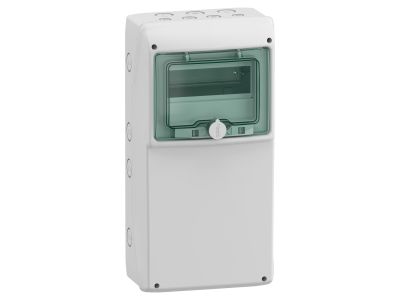

Obudowa wielofunkcyjna Mureva (dawna Kaedra) IP65 wMRV-236x460-8 8 modułów | 13190 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wielofunkcyjna Mureva IP65 wMRV-236x460-8 to natynkowe rozwiązanie przeznaczone do zabudowy aparatury modułowej w instalacjach elektrycznych. Wyposażona w 8 modułów, oferuje przestrzeń dla gniazd przemysłowych, domowych, przycisków, lampek sygnalizacyjnych oraz innych elementów modułowych. Stopień ochrony IP65 gwarantuje pełną szczelność przed kurzem i strumieniami wody, co umożliwia montaż zarówno wewnątrz budynków, jak i na zewnątrz w warunkach narażonych na wilgoć.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody – idealna do instalacji zewnętrznych, garaży, warsztatów i pomieszczeń wilgotnych.
• 8 modułów na aparaturę: Wystarczająca przestrzeń do zabudowy gniazd, modułów sterowania, zabezpieczeń i innych komponentów modułowych.
• Przestrzeń dla gniazd i sygnalizacji: Możliwość montażu gniazd przemysłowych, domowych, przycisków oraz lampek sygnalizacyjnych w jednej obudowie.
• Kolor jasnoszary RAL 7035 z zielonymi drzwiami: Estetyczny wygląd, jednolity z nowoczesnymi instalacjami elektrycznymi.
• Wpuszczanie przewodów od góry: Trzy pre-wycięcia ułatwiają wprowadzanie kabli, eliminując konieczność dodatkowych wierceń.
• Materiał samogasnący, bezhalogenowy: Zapewnia bezpieczeństwo pożarowe i neutralność dla środowiska, zgodnie z wymaganiami norm europejskich.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC 61439-1 i 3, IEC 60670-1 i 24 dotyczących rozdzielnic i osprzętu elektrycznego. Posiada klasę izolacji II, kategorię przepięciową II, stopień ochrony IK09 oraz deklarację zgodności CE. Materiał samogasnący i odporny na wysoką temperaturę (650°C) gwarantuje zgodność z dyrektywami bezpieczeństwa.

Zastosowanie

Obudowa wielofunkcyjna Mureva IP65 wMRV-236x460-8 znajduje zastosowanie w instalacjach wymagających wysokiego stopnia ochrony i elastyczności montażowej.

• Instalacje zewnętrzne: garaże, altanki, ogrody, place budowy – wszędzie tam, gdzie wymagana jest ochrona przed wilgocią i kurzem.
• Pomieszczenia wilgotne: łazienki, pralnie, kotłownie – zabezpieczenie aparatury przed kondensacją i rozpryskami wody.
• Przemysłowe systemy sterowania: szafy sterownicze, pulpity operatorskie, rozdzielnice maszyn.
• Instalacje mieszkalne: rozdzielnice główne, skrzynki na liczniki, punkty zasilania w budynkach wielorodzinnych i apartamentowcach.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Obudowę należy mocować do stabilnego podłoża, zachowując odpowiednie wycięcia i przestrzeń serwisową. Przewody wprowadzać przez pre-wycięcia górne, zabezpieczając je dławikami kablowymi. Upewnić się, że temperatura otoczenia podczas montażu i eksploatacji mieści się w zakresie -25°C do 40°C. Przed umieszczeniem aparatury modułowej w obudowie, sprawdzić kompatybilność wymiarową i funkcjonalną zgodnie z dokumentacją producenta.

FAQ

• Czy obudowa nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP65 oraz materiał odporny na warunki atmosferyczne sprawiają, że obudowa jest odpowiednia do instalacji na zewnątrz budynków, w tym w miejscach narażonych na deszcz i kurz.
• Jaka jest maksymalna moc rozproszona w obudowie? Obudowa może pomieścić aparaturę o maksymalnej mocy rozproszonej do 15W, co należy uwzględnić przy doborze komponentów modułowych.
• Czy obudowa jest kompatybilna z aparaturą innych producentów? Obudowa została zaprojektowana zgodnie z normami IEC 61439 i IEC 60670, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku, niezależnie od producenta.
