Obudowa stojąca W850 33M PSet | LVS08244 Schneider Electric

Opis i Kluczowe Cechy

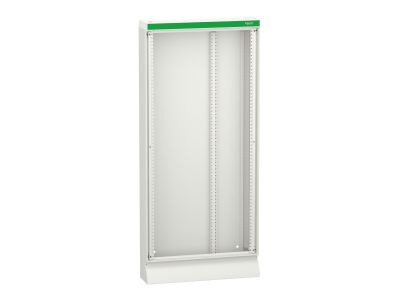

Obudowa stojąca W850 33M PSet to kompaktowe rozwiązanie dla rozdzielnic elektrycznych o szerokości 850 mm i wysokości 1880 mm. Przeznaczona do pomieszczeń technicznych, zapewnia bezpieczne i estetyczne ulokowanie aparatury modułowej oraz osprzętu. Wykończenie teksturowane i matowe w kolorze białym RAL 9003 ułatwia montaż i konserwację, a odwracalne drzwi przednie z kątem otwarcia 130° gwarantują swobodny dostęp do wnętrza.

• Wymiary 850 x 1880 mm: Wystarczająca przestrzeń na 33 moduły pionowe, optymalizująca zagospodarowanie szafy.
• Odwracalne drzwi z kątem otwarcia 130°: Umożliwiają szybki dostęp do aparatury z lewej lub prawej strony, bez konieczności demontażu.
• Kolor biały RAL 9003 z teksturowanym wykończeniem: Odporne na zarysowania i łatwe w utrzymaniu czystości, idealne do pomieszczeń technicznych.
• Obróbka ochronna elektroforezą i powłoka epoksydowa: Zapewnia długotrwałą odporność na korozję i czynniki atmosferyczne.
• 33 moduły pionowe: Standardowa wysokość modułu (18 mm) – kompatybilna z aparaturą modułową.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony środowiska. Posiada oznaczenie CE i jest zgodna z normami IEC 62208 oraz EN 62208 dla obudów rozdzielnic niskiego napięcia.

Zastosowanie

Obudowa stojąca W850 33M PSet znajduje zastosowanie w instalacjach elektrycznych, automatyce budynkowej oraz systemach zasilania niskiego napięcia.

• Pomieszczenia techniczne i rozdzielnice – jako obudowa dla aparatury modułowej.
• Pomieszczenia sterownicze i automatyka budynkowa – do montażu osprzętu sterującego.
• Stacje transformatorowe i centrale energetyczne – jako obudowa dla zespołów zasilających.
• Obiekty przemysłowe i magazyny – do zabezpieczenia aparatury w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że podłoże jest równe i stabilne. Obudowę należy zamontować zgodnie z wytycznymi producenta, zabezpieczając ją przed przewróceniem (np. przez odpowiednie kotwienie). Aparaturę modułową montować na szynach DIN, zachowując odpowiednie odstępy między modułami. Drzwi powinny być wyposażone w zamki lub blokady, jeśli istnieje ryzyko nieuprawnionego dostępu.

FAQ

• Czy obudowa jest przystosowana do montażu zewnętrznego? Obudowa posiada powłokę epoksydową i obróbkę elektroforezą, co zapewnia odporność na korozję, ale nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (np. deszcz). Do montażu zewnętrznego zalecane są specjalne obudowy IP65.
• Jaki jest maksymalny ciężar aparatury, jaką można zamontować w obudowie? Dokładny ciężar nie został podany w danych. Zaleca się stosowanie się do wytycznych producenta aparatury oraz norm bezpieczeństwa.
• Czy obudowa posiada wentylację? Dane produktu nie zawierają informacji na temat wentylacji. W przypadku potrzeby chłodzenia aparatury zaleca się stosowanie dodatkowych wentylatorów lub systemów klimatyzacji.
