Obudowa stojąca Spacial SM przeszklona 2000x800x400mm (WxSxG), Special SM/SF | NSYSM20840T Schneider Electric

Opis i Kluczowe Cechy

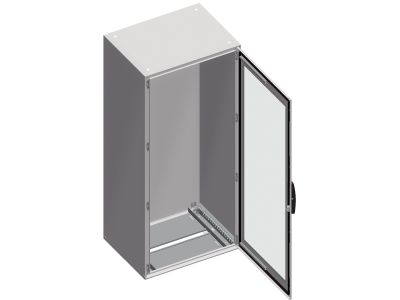

Obudowa stojąca Spacial SM (symbol NSYSM20840T) marki Schneider Electric to monoblokowa konstrukcja z niskowęglowej stali, przeznaczona do pracy w trudnych warunkach środowiskowych. O wymiarach 2000 x 800 x 400 mm (wys. x szer. x gł.) zapewnia przestrzeń dla dużych zestawów aparatury, a przeszklone drzwi umożliwiają szybki wgląd w stan urządzeń bez konieczności otwierania. Szary korpus RAL7035 z czarnym uchwytem RAL9005, wykończony epoksydowo-poliestrową powłoką.

• Wymiary 2000 x 800 x 400 mm: Przestronna komora pomieści rozbudowane układy sterowania, rozdzielnice czy aparaturę modułową – bez konieczności stosowania dodatkowych obudów.
• Przeszklone drzwi z kątem otwarcia 120°: Zapewniają łatwy dostęp do wnętrza oraz wizualną kontrolę pracy urządzeń, co skraca czas serwisu i przeglądów.
• 4-punktowy zamek z podwójnym ryglem (wkładka 5 mm): Gwarantuje wysoki poziom zabezpieczenia przed nieautoryzowanym dostępem, a jednocześnie umożliwia szybkie otwieranie jednym kluczem.
• Stopień ochrony IP55: Skutecznie chroni przed wnikaniem pyłu oraz strug wody – obudowa nadaje się do instalacji zewnętrznych, hal przemysłowych i stref mokrych.
• Odporność na uderzenia IK08: Wytrzyma mechaniczne obciążenia występujące w ciężkim środowisku przemysłowym, co minimalizuje ryzyko uszkodzenia sprzętu wewnątrz.

Zgodność z Normami

Obudowa spełnia wymagania normy IEC 62208 (obudowy puste do rozdzielnic i sterownic) oraz normy IK10 według IEC 62262 (odporność na uderzenia) i IP55 według IEC 60529 (ochrona przed pyłem i wodą). Posiada certyfikaty BV, UL oraz certyfikat morski DNV, co potwierdza jej bezpieczeństwo i niezawodność w wymagających instalacjach.

Zastosowanie

Obudowa stojąca Spacial SM sprawdzi się tam, gdzie wymagana jest wytrzymałość, ochrona przed czynnikami zewnętrznymi oraz łatwy dostęp do wyposażenia. Dzięki dużej pojemności i szklanym drzwiom znajduje zastosowanie w wielu sektorach przemysłu i infrastruktury.

• Główne rozdzielnice elektryczne w halach produkcyjnych, magazynach i centrach logistycznych.
• Obudowy dla sterowników PLC, przetwornic częstotliwości i zasilaczy w warunkach zapylenia lub wilgoci.
• Instalacje zewnętrzne (np. stacje transformatorowe, przepompownie) wymagające odporności na uderzenia i warunki atmosferyczne.
• Punkty dystrybucji energii w obiektach infrastruktury krytycznej (np. energetyka, transport, wodociągi).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Obudowę ustawić na równej, stabilnej powierzchni, ewentualnie przymocować do podłoża za pomocą dostępnych otworów kotwiących (zgodnie z dokumentacją producenta). Przekrój przewodów doprowadzających dobrać do prądu obciążenia, pamiętając o stosowaniu odpowiednich dławic i przepustów kablowych. Drzwi oraz wsporniki płyty montażowej można demontować w celach konserwacyjnych, co ułatwia prace wewnątrz. Moment dokręcania połączeń elektrycznych – zgodnie z instrukcją producenta.

FAQ

• Czy drzwi są wykonane ze szkła hartowanego? Producent nie podaje informacji o hartowaniu. Drzwi są przeszklone – do ich czyszczenia należy używać łagodnych środków i unikać uderzeń mechanicznych.
• Jaki stopień ochrony ma obudowa? Deklarowany stopień ochrony to IP55 (ochrona przed pyłem i strugami wody) oraz IK08 (odporność na uderzenia).
• Czy obudowa posiada certyfikat morski? Tak, posiada certyfikat DNV (Det Norske Veritas), a także certyfikaty BV i UL, co potwierdza jej przydatność w instalacjach offshore i na statkach.
