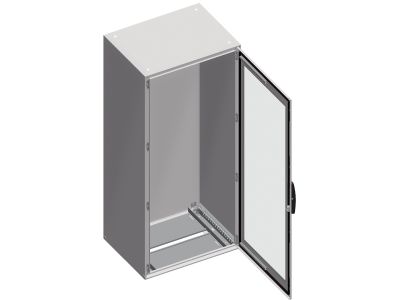

Obudowa stojąca Spacial SM, drzwi transparentne, 1800x 800x400mm | NSYSM18840T Schneider Electric

Opis i Kluczowe Cechy

Obudowa stojąca Spacial SM (symbol NSYSM18840T) firmy Schneider Electric to monoblokowa, wolnostojąca konstrukcja z niskowęglowej stali o wymiarach 1800 x 800 x 400 mm (wys. x szer. x gł.). Wyposażona w transparentne drzwi, które umożliwiają kontrolę wzrokową zainstalowanego osprzętu bez otwierania obudowy, co zwiększa bezpieczeństwo obsługi. Szaro-biała powłoka epoksydowo-poliestrowa (RAL7035) w połączeniu z czarnym uchwytem (RAL9005) zapewnia trwałość i estetyczny wygląd. Stopień ochrony IP55 i odporność na uderzenia IK08 gwarantują niezawodność w wymagających środowiskach przemysłowych.

• Wymiary 1800 x 800 x 400 mm: Przestronna komora pozwala na instalację rozbudowanych układów aparatury modułowej, sterowników i zasilaczy.
• Drzwi transparentne z otwarciem 120°: Szybki podgląd stanu urządzeń wewnątrz oraz wygodny dostęp podczas konserwacji – drzwi można zdemontować.
• 4-punktowy zamek z uchwytem i wkładką 5 mm (podwójny rygiel): Skuteczna ochrona przed nieautoryzowanym otwarciem, zwiększa bezpieczeństwo instalacji.
• Płyta przepustowa kablowa z jednym wejściem oraz 4 demontowalne wsporniki płyty montażowej: Elastyczne prowadzenie kabli i łatwy montaż osprzętu wewnętrznego.
• Stopień ochrony IP55 i odporność IK08: Odporność na wnikanie pyłu i wody w trudnych warunkach oraz na uderzenia mechaniczne – idealna do hal produkcyjnych, infrastruktury zewnętrznej i instalacji morskich.

Zgodność z Normami

Obudowa posiada certyfikaty Bureau Veritas (BV), Underwriters Laboratories (UL) oraz DNV (certyfikat morski). Potwierdza to zgodność z międzynarodowymi wymaganiami bezpieczeństwa i wytrzymałości mechanicznymi. Stopień ochrony IP55 i klasa IK08 są zgodne z odpowiednimi normami międzynarodowymi. Produkt oznaczony znakiem CE.

Zastosowanie

Obudowa Spacial SM przeznaczona jest do budowy rozdzielnic głównych i podrzędnych, sterowni oraz szaf automatyki w warunkach przemysłowych i komercyjnych.

• Instalacje w halach produkcyjnych i magazynach – ochrona aparatury przed pyłem i wilgocią (IP55).
• Systemy sterowania i zasilania w infrastrukturze zewnętrznej – odporność na uderzenia IK08.
• Aplikacje morskie i off-shore – certyfikat DNV gwarantuje wytrzymałość w środowisku o podwyższonej korozyjności.
• Pomieszczenia techniczne z koniecznością wizualnego nadzoru pracy urządzeń – transparentne drzwi ułatwiają monitoring.

Wskazówki Montażowe

Montaż obudowy wolnostojącej musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę należy ustawić na wypoziomowanym, stabilnym podłożu – można ją przykręcić do posadzki za pomocą śrub przez otwory montażowe w podstawie. Płytę montażową i wsporniki montuj zgodnie z dokumentacją producenta. Przy prowadzeniu kabli stosuj dławnice o odpowiednim stopniu ochrony (min. IP54). Po zakończeniu prac sprawdź szczelność drzwi i działanie zamka. Nie przekraczaj dopuszczalnych obciążeń mechanicznych drzwi (np. montaż ciężkich elementów na drzwiach jest niedozwolony).

FAQ

• Czy drzwi można zdemontować w celach serwisowych? Tak, drzwi oraz wsporniki płyty montażowej są demontowalne, co ułatwia konserwację i wymianę aparatury.
• Jaki jest stopień ochrony i odporność na uderzenia? Obudowa posiada IP55 – ochronę przed pyłem i strumieniami wody – oraz klasę odporności na uderzenia IK08 (odporna na uderzenia energią 5 J).
• Czy obudowa posiada atest dla zastosowań morskich? Tak, posiada certyfikat morski DNV, co potwierdza jej przydatność w warunkach off‑shore i na statkach.
