Obudowa stojąca Spacial SM drzwi transparentne 1600x 800x 400mm | NSYSM16840T Schneider Electric

Opis i Kluczowe Cechy

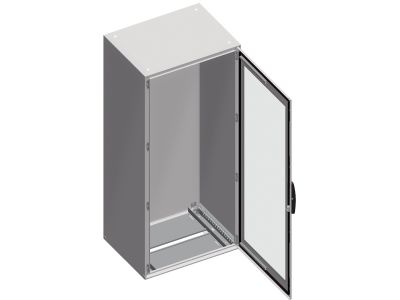

Obudowa stojąca Spacial SM (symbol NSYSM16840T) to monoblokowa konstrukcja z niskowęglowej stali, zaprojektowana do pracy w ciężkich warunkach środowiskowych. Wymiary nominalne: wysokość 1600 mm, szerokość 800 mm, głębokość 400 mm. Drzwi przeszklone (transparentne) zapewniają stały podgląd zamontowanych urządzeń bez konieczności ich otwierania. Obudowa posiada stopień ochrony IP55 oraz klasę odporności na uderzenia IK08, co gwarantuje niezawodną pracę w obecności pyłu, wilgoci i zagrożeń mechanicznych.

• Wymiary (wys. x szer. x gł.): 1600 x 800 x 400 mm – przestronna przestrzeń do zabudowy aparatury rozdzielczej i sterowniczej, umożliwiająca wygodną aranżację wnętrza.
• Stopień ochrony IP55: ochrona przed wnikaniem pyłu oraz strug wody – gwarancja bezpieczeństwa sprzętu w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność na uderzenia IK08: wytrzymała konstrukcja odporna na uderzenia o energii 5 J – skuteczna ochrona wrażliwych komponentów przed przypadkowym uszkodzeniem.
• Drzwi przeszklone z otwarciem 120°: łatwy dostęp do wnętrza oraz możliwość obserwacji stanu urządzeń bez otwierania – przyspiesza obsługę i diagnostykę.
• Zamek 4-punktowy z podwójnym ryglem i wkładką 5 mm: wysoki poziom bezpieczeństwa przed nieautoryzowanym dostępem, zabezpieczający instalację przed manipulacją.
• Certyfikaty BV, UL oraz morski DNV: potwierdzają zgodność z rygorystycznymi normami międzynarodowymi i morskimi – uniwersalne zastosowanie w różnych gałęziach przemysłu.

Zgodność z Normami

Obudowa Spacial SM posiada certyfikaty BV (Bureau Veritas), UL (Underwriters Laboratories) oraz DNV (Det Norske Veritas) do zastosowań morskich. Produkt spełnia wymagania stawiane przez normy europejskie i międzynarodowe w zakresie obudów elektrycznych, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Posiada oznaczenie CE.

Zastosowanie

Obudowa stojąca Spacial SM doskonale sprawdza się jako centralny punkt dystrybucji energii oraz miejsce instalacji aparatury sterowniczej w obiektach przemysłowych, komercyjnych i infrastrukturalnych.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i serwerowniach – ochrona aparatury przed pyłem i wilgocią.
• Instalacje w strefach zagrożonych uderzeniami mechanicznymi (np. linie produkcyjne, warsztaty) – odporność IK08 minimalizuje ryzyko uszkodzeń.
• Obiekty wymagające certyfikacji morskiej (statki, platformy wiertnicze, porty) – DNV gwarantuje pracę w specyficznych warunkach środowiska morskiego.
• Centra danych oraz instalacje krytyczne, gdzie wymagany jest stały podgląd urządzeń przez przeszklone drzwi – szybka kontrola LED-ów, bezpieczników i wskaźników.

Wskazówki Montażowe

Montaż obudowy stojącej Spacial SM powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Obudowę należy ustawić na równej, stabilnej powierzchni; istnieje możliwość kotwienia do podłoża. Przekrój przewodów oraz dobór zabezpieczeń dostosuj do obciążenia instalacji. Płytę montażową oraz wsporniki można zdemontować w celu ułatwienia instalacji sprzętu. W przypadku prowadzenia kabli przez płytę przepustową należy zastosować odpowiednie dławice.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz bez zadaszenia? Stopień ochrony IP55 chroni przed pyłem i strugami wody, jednak bezpośrednie narażenie na długotrwałe opady może wymagać dodatkowego daszku. Zalecamy stosowanie zgodnie z zaleceniami producenta.
• Jakie wkładki zamkowe są stosowane? Obudowa wyposażona jest w zamek 4-punktowy z wkładką 5 mm z podwójnym ryglem. Wkładka jest standardowa, umożliwiająca dopasowanie systemu kluczy.
• Czy drzwi można zdemontować? Tak, drzwi są demontowalne – ułatwia to konserwację i wymianę wyposażenia wewnętrznego. Należy pamiętać o bezpiecznym przechowywaniu elementów podczas prac.
