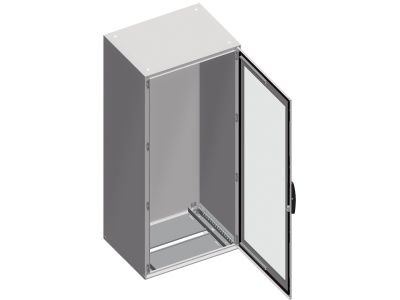

Obudowa stojąca SM drzwi przeszklone 2000x 800x 600mm Spacial | NSYSM20860T Schneider Electric

Opis i Kluczowe Cechy

Obudowa wolnostojąca PanelSeT SM od producenta Spacial (symbol NSYSM20860T) to monoblokowa konstrukcja z niskowęglowej stali o wymiarach 2000 x 800 x 600 mm (wys. x szer. x gł.). Zaprojektowana do pracy w ciężkich warunkach środowiskowych, zapewnia stopień ochrony IP55 przed pyłem i wodą oraz odporność mechaniczną IK10. Gładkie drzwi (pełne) z 4-punktowym zamkiem otwierają się do 120°, co ułatwia dostęp do sprzętu. Obudowa zawiera 1 korpus, 1 wejście kablowe, 4 wsporniki płyty montażowej oraz płytę przepustową.

• Wymiary 2000x800x600 mm: Przestronna przestrzeń wewnętrzna umożliwia montaż rozbudowanych rozdzielnic i aparatury.
• Stopień ochrony IP55: Chroni przed wnikaniem pyłu i wody, zapewniając niezawodność w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, zabezpieczając sprzęt przed przypadkowymi uszkodzeniami mechanicznymi.
• Stal niskowęglowa z powłoką epoksydowo-poliestrową RAL7035: Wysoka odporność na korozję i trwałość w agresywnym środowisku.
• 4-punktowy zamek z uchwytem i wkładką 5 mm: Zapewnia bezpieczeństwo przed nieautoryzowanym dostępem, a demontowane drzwi i wsporniki ułatwiają konserwację.

Zgodność z Normami

Obudowa jest zgodna z normą IEC 62208 oraz posiada certyfikaty BV, UL i DNV (certyfikat morski). Spełnia wymagania stopnia ochrony IP55 zgodnie z IEC 60529 oraz odporności na uderzenia IK10 zgodnie z IEC 62262. Posiada oznaczenie CE.

Zastosowanie

Obudowa wolnostojąca PanelSeT SM jest przeznaczona do instalacji wewnątrz i na zewnątrz w wymagających warunkach, gdzie wymagana jest wysoka odporność mechaniczna i szczelność.

• Rozdzielnice główne i podrozdzielnice w przemyśle, energetyce i infrastrukturze.
• Ochrona sterowników PLC, przetwornic częstotliwości i zasilaczy w halach produkcyjnych.
• Instalacje w portach, stoczniach i zakładach chemicznych dzięki certyfikatom morskim i odporności na korozję.
• Centra danych i obiekty komercyjne wymagające bezpieczeństwa i łatwego dostępu do sprzętu.

Wskazówki Montażowe

Montaż i serwis obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy ustawić na równej, stabilnej powierzchni. Płytę montażową oraz wsporniki należy przymocować zgodnie z dokumentacją producenta. Przed rozpoczęciem prac należy sprawdzić szczelność uszczelek i dokręcenie śrub. W przypadku montażu na zewnątrz zaleca się dodatkowe zabezpieczenie przed bezpośrednim nasłonecznieniem i skrajnymi warunkami.

FAQ

• Czy obudowa ma drzwi przeszklone? W dostarczonej wersji (NSYSM20860T) drzwi są gładkie (pełne), wykonane z tej samej stali co korpus. Model nie posiada przeszklenia.
• Jaki jest stopień ochrony i odporność na uderzenia? Obudowa posiada IP55 (pyłoszczelna i ochrona przed strugami wody) oraz IK10 (odporność na uderzenia energią 20 J) zgodnie z normami IEC 60529 i IEC 62262.
• Czy obudowa nadaje się do instalacji w strefach morskich? Tak, posiada certyfikat morski DNV oraz certyfikaty BV i UL, co potwierdza jej odporność na korozję i trudne warunki środowiskowe.
