Obudowa stojąca SM drzwi pełne 2000x 600x 400mm Spacial | NSYSM20640 Schneider Electric

Opis i Kluczowe Cechy

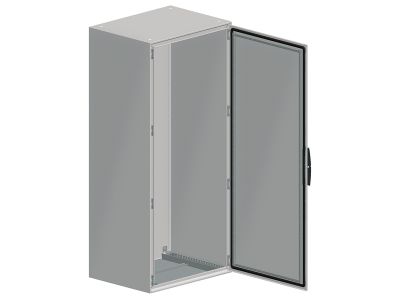

Obudowa stojąca Spacial SM firmy Schneider Electric (symbol NSYSM20640) z drzwiami pełnymi to kompaktowa obudowa o wymiarach 2000 x 600 x 400 mm, przeznaczona do instalacji w rozdzielnicach głównych i podrozdzielnicach. Wysokość 2000 mm umożliwia montaż wielu aparatów modułowych i sterowniczych na płycie montażowej, a głębokość 400 mm zapewnia przestrzeń do prowadzenia okablowania bez ryzyka nadmiernego zginania przewodów. W skład zestawu wchodzą: 1 drzwi, 1 korpus, 1 płyta dławika kablowego, 1 system blokujący z uchwytem oraz 4 wsporniki płyty montażowej.

• Wysokość 2000 mm: Pozwala na instalację rozbudowanych zestawów aparatury w standardowych układach dystrybucji energii.
• Głębokość 400 mm: Ułatwia prowadzenie przewodów, zachowując wymagane promienie gięcia i strefy serwisowe.
• Szerokość 600 mm: Kompatybilna z typowymi szynami montażowymi i akcesoriami – zwiększa uniwersalność obudowy.
• Drzwi pełne z systemem blokowania: Chronią przed przypadkowym dostępem, a uchwyt umożliwia szybkie otwieranie i zamykanie.
• Kompletny zestaw montażowy: Obejmuje płytę dławika kablowego i wsporniki ułatwiające mocowanie płyty montażowej – skraca czas instalacji.

Zgodność z Normami

Obudowa Spacial SM została zaprojektowana zgodnie z europejskimi standardami dla rozdzielnic i obudów elektrycznych. Posiada certyfikację CE potwierdzającą zgodność z wymogami Dyrektyw UE. Producent deklaruje przestrzeganie norm serii IEC/EN 61439 dla rozdzielnic oraz IEC/EN 62208 dla pustych obudów – szczegółowe dane należy zweryfikować w dokumentacji technicznej.

Zastosowanie

Obudowa stojąca Spacial SM dedykowana jest do budowy rozdzielnic głównych i podrzędnych w obiektach przemysłowych, komercyjnych oraz użyteczności publicznej.

• Montaż aparatury modułowej: wyłączników, styczników, przekładników prądowych oraz sterowników PLC.
• Dystrybucja energii w szafach rozdzielczych średniego i dużego formatu.
• Integracja z systemami automatyki budynkowej (BMS) poprzez umieszczenie zasilaczy, przekaźników i modułów komunikacyjnych.
• Instalacja w strefach wymagających ochrony przed dostępem osób nieupoważnionych (drzwi pełne z blokadą).

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (E lub D) oraz znajomość przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie montażu. Obudowę ustawić na stabilnym podłożu (np. betonowej posadzce), wypoziomować i przymocować do podłoża za pomocą śrub przez otwory w podstawie (dostarczone przez instalatora). Wsporniki płyty montażowej zamontować zgodnie z instrukcją producenta. Momenty dokręcania śrub i przekroje przewodów ochronnych PE należy dobrać według obowiązujących norm oraz danych zawartych w dokumentacji technicznej obudowy.

FAQ

• Jaki stopień ochrony (IP) ma obudowa Spacial SM NSYSM20640? Producent nie precyzuje stopnia IP w dostarczonych danych. Zalecamy sprawdzenie w pełnej karcie katalogowej obudowy – w zależności od konfiguracji akcesoriów (dławiki, uszczelki) można osiągnąć IP od IP43 do IP66. Standardowo obudowy tej serii oferują co najmniej IP43 przy odpowiednim montażu.
• Czy drzwi można zawiesić po stronie lewej? Drzwi są fabrycznie zamontowane na stałe za pomocą wkrętów do zawiasów. Możliwa jest zmiana strony otwierania po odkręceniu i ponownym zamocowaniu zawiasów – szczegółowa instrukcja znajduje się w dokumentacji technicznej. Zaleca się wykonanie tej czynności przez wykwalifikowanego montażystę.
• Jaką maksymalną masę urządzeń można zamontować na płycie montażowej? W dostarczonych danych nie podano nośności płyty montażowej ani samej obudowy. Należy dobrać obciążenie zgodnie z wytycznymi producenta i normami (np. EN 61439-1). Standardowo obudowy Spacial SM z wspornikami są przystosowane do montażu aparatury o łącznej masie do ok. 150‑200 kg – ale w celu uzyskania dokładnej wartości prosimy o kontakt z działem technicznym Schneider Electric lub sprawdzenie karty katalogowej.
