Obudowa stojąca SM 1800x600x400mm drzwi transparentne | NSYSM18640T Schneider Electric

Opis i Kluczowe Cechy

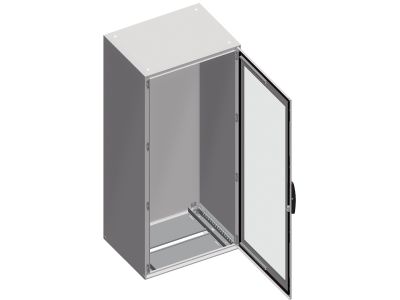

Obudowa stojąca Schneider Electric PanelSeT SM NSYSM18640T to kompaktowa, monoblokowa konstrukcja z niskowęglowej stali, przeznaczona do pracy w wymagających warunkach środowiskowych. Wymiary 1800×600×400 mm (wys.×szer.×głęb.) zapewniają przestrzeń dla rozdzielnic i aparatury, a przeszklone drzwi umożliwiają wizualną kontrolę bez otwierania. Stopień ochrony IP55 gwarantuje odporność na pył i bryzgi wody, a klasa udarności IK08 chroni przed mechanicznymi uszkodzeniami. Obudowa wyposażona jest w 4‑punktowy zamek z podwójnym ryglem i uchwytem w kolorze RAL9005, co zwiększa bezpieczeństwo przechowywanego sprzętu.

• Wymiary 1800×600×400 mm: pozwalają na zabudowę dużych zestawów aparatury modułowej, styczników i sterowników w jednej, scentralizowanej obudowie.
• Stopień ochrony IP55: skuteczna bariera przed wnikaniem pyłu i wody – obudowa nadaje się do montażu w halach produkcyjnych, magazynach i na zewnątrz pod zadaszeniem.
• Klasa udarności IK08: odporność na uderzenia o energii 5 J – minimalizuje ryzyko uszkodzeń podczas transportu, instalacji i eksploatacji.
• Przeszklone drzwi z otwieraniem do 120°: łatwy dostęp do wnętrza oraz możliwość odczytu wskaźników i stanu aparatury bez zdejmowania pokrywy.
• Demontowalna płyta przepustowa i wsporniki płyty montażowej: upraszczają wprowadzanie kabli i montaż wyposażenia wewnętrznego, skracając czas instalacji.

Zgodność z Normami

Obudowa posiada certyfikaty Bureau Veritas (BV), Underwriters Laboratories (UL) oraz DNV (certyfikat morski), potwierdzające jej wysoką jakość i bezpieczeństwo w trudnych warunkach. Stopień ochrony IP55 oraz klasa udarności IK08 są zgodne z wymaganiami norm międzynarodowych dla obudów rozdzielnic i sterownic. Produkt posiada oznaczenie CE deklarujące zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Obudowa PanelSeT SM została zaprojektowana jako wielofunkcyjna szafa sterownicza w przemyśle, energetyce i automatyce budynkowej. Sprawdza się tam, gdzie wymagana jest wytrzymałość mechaniczna, szczelność oraz łatwy dostęp do instalacji.

• Centralne rozdzielnice główne i podrozdzielnice w obiektach przemysłowych – bezpieczne przechowywanie wyłączników, styczników i zabezpieczeń.
• Szafy sterownicze w liniach produkcyjnych – miejsce dla sterowników PLC, przekaźników i zasilaczy w warunkach pyłu i wilgoci.
• Systemy nadzoru i zasilania w portach, stoczniach i na jednostkach pływających – certyfikat DNV umożliwia zastosowania morskie.
• Infrastruktura krytyczna (stacje transformatorowe, tunele techniczne) – odporność IK08 minimalizuje skutki przypadkowych uderzeń.

Wskazówki Montażowe

Montaż obudowy wolnostojącej należy przeprowadzać przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wymogów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od wszystkich obwodów wewnętrznych. Obudowę ustawić na równej, stabilnej powierzchni, wypoziomować i zamocować do podłoża za pomocą otworów montażowych w podstawie. Płytę montażową mocować do dostarczonych wsporników z użyciem śrub o odpowiedniej wytrzymałości. Przekrój przewodów doprowadzających dobrać do spodziewanego prądu zgodnie z normami instalacyjnymi. Zaleca się zachowanie momentów dokręcania zgodnie z dokumentacją producenta.

FAQ

• Czy obudowa nadaje się do użytku zewnętrznego? Tak, stopień ochrony IP55 chroni przed pyłem i wodą (bryzgi), a powłoka epoksydowo-poliestrowa zabezpiecza przed korozją. Należy jednak unikać długotrwałego zalewania – zalecane jest umieszczenie pod zadaszeniem.
• Jaki jest maksymalny udar, jaki wytrzyma obudowa? Klasa IK08 oznacza odporność na uderzenie o energii 5 J (np. upadek narzędzia o masie 1,7 kg z wysokości 30 cm). Chroni to przed uszkodzeniami podczas codziennej eksploatacji.
• Czy drzwi można zdemontować? Tak, drzwi oraz wsporniki płyty montażowej są demontowalne, co ułatwia konserwację i modyfikację wnętrza obudowy bez konieczności wyjmowania całego osprzętu.
