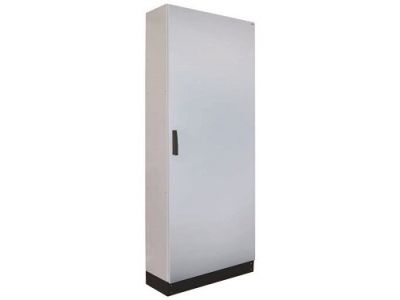

Obudowa stojąca pusta, IP65, kl. I RAL7035 (800x1850x300) z cokołem 100 mm HXS300 3-12 PH1 | 001325103 Eti

Opis i Kluczowe Cechy

Obudowa stojąca ETI z serii HXS300 o numerze katalogowym 1325103 to zaawansowane rozwiązanie konstrukcyjne dedykowane do budowy rozdzielnic elektrycznych o wysokich wymaganiach eksploatacyjnych. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi 800 mm szerokości, 1850 mm wysokości oraz 300 mm głębokości, co zapewnia znaczną przestrzeń montażową dla aparatury modułowej oraz komponentów automatyki. Konstrukcja została wykonana w I klasie ochronności, co gwarantuje skuteczną ochronę przeciwporażeniową poprzez połączenie części przewodzących z przewodem ochronnym. Stopień ochrony IP65 świadczy o całkowitej pyłoszczelności oraz odporności na strugi wody lane z dowolnego kierunku, co pozwala na bezpieczną pracę urządzenia w trudnych warunkach przemysłowych. Obudowa została wykończona w standardowym kolorze RAL7035 (jasnoszary), co ułatwia jej integrację z istniejącą infrastrukturą techniczną.

• Wysoka szczelność: Stopień ochrony IP65 zapewnia niezawodność w zapylonych i wilgotnych halach produkcyjnych.
• Solidna podstawa: Zintegrowany cokół o wysokości 100 mm ułatwia wprowadzanie kabli od dołu oraz stabilizuje konstrukcję na podłożu.
• Optymalne wymiary: Głębokość 300 mm pozwala na montaż aparatów o większych gabarytach przy zachowaniu odpowiedniego dystansu chłodzącego.
• Trwałość: Wykonanie z wysokiej jakości materiałów odpornych na uszkodzenia mechaniczne i korozję.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów do rozdzielnic i sterownic niskonapięciowych. Spełnienie wymagań I klasy ochronności oraz deklarowany stopień ochrony IP65 potwierdzają, że obudowa przeszła restrykcyjne testy szczelności oraz ciągłości obwodu ochronnego. Zastosowanie materiałów zgodnych z dyrektywami unijnymi gwarantuje bezpieczeństwo użytkowania oraz długowieczność komponentów w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Obudowa HXS300 3-12 PH1 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic zasilających w zakładach produkcyjnych.
• Systemów sterowania procesami technologicznymi, gdzie wymagana jest ochrona przed zanieczyszczeniami.
• Instalacji infrastrukturalnych wymagających montażu stojącego z solidnym cokołem.
• Rozdzielnic dystrybucyjnych w obiektach użyteczności publicznej o podwyższonym rygorze bezpieczeństwa.

Wskazówki Montażowe

Podczas montażu obudowy stojącej należy zwrócić szczególną uwagę na odpowiednie przygotowanie podłoża, aby zapewnić stabilność konstrukcji o wysokości blisko dwóch metrów. Cokół o wysokości 100 mm powinien zostać trwale przytwierdzony do fundamentu lub posadzki technicznej. Przy wprowadzaniu przewodów zaleca się stosowanie dławnic o odpowiednim stopniu IP, aby nie obniżyć fabrycznej szczelności IP65. Należy pamiętać o zachowaniu ciągłości przewodu ochronnego (PE) zgodnie z wymogami I klasy ochronności, łącząc wszystkie metalowe elementy konstrukcyjne z głównym zaciskiem uziemiającym.

FAQ

• Czy obudowa zawiera płytę montażową? Prezentowany model to obudowa pusta, co pozwala na indywidualną konfigurację wnętrza zgodnie z systemem montażowym producenta ETI.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo w kolorze RAL7035, który jest standardem w branży elektro-technicznej.
• Czy cokół jest elementem zestawu? Tak, obudowa jest dostarczana wraz z cokołem o wysokości 100 mm, co ułatwia zarządzanie okablowaniem w dolnej części szafy.
• Czy obudowę można stosować na zewnątrz? Stopień ochrony IP65 pozwala na pracę w trudnych warunkach, jednak w przypadku bezpośredniej ekspozycji na czynniki atmosferyczne zaleca się konsultację z dokumentacją techniczną producenta w zakresie odporności na promieniowanie UV.
