Obudowa stojąca pusta, IP55, kl. I RAL7035 (1050x2000x400) bez cokołu HXS400 4-13 | 001327510 Eti

Opis i Kluczowe Cechy

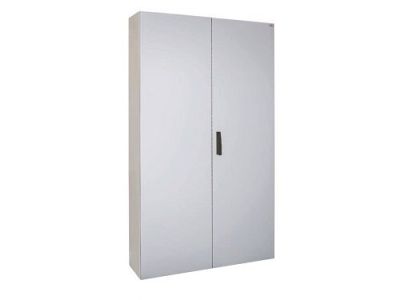

Obudowa stojąca pusta ETI z serii HXS400 o numerze katalogowym 1327510 to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów rozdziału energii i automatyki przemysłowej. Konstrukcja o imponujących wymiarach zewnętrznych 1050 mm szerokości, 2000 mm wysokości oraz 400 mm głębokości zapewnia ogromną przestrzeń montażową, pozwalającą na swobodną aranżację aparatury modułowej oraz większych komponentów mocy. Wykonana w pierwszej klasie ochronności, obudowa charakteryzuje się wysoką sztywnością mechaniczną i odpornością na czynniki zewnętrzne.

• Stopień ochrony IP55: Zapewnia skuteczną barierę przed pyłem oraz strumieniami wody z dowolnego kierunku, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych.
• Wykończenie RAL7035: Powłoka lakiernicza w kolorze jasnoszarym (RAL7035) nie tylko estetycznie wygląda, ale również wykazuje wysoką odporność na korozję i zarysowania.
• Konstrukcja modułowa: Model HXS400 4-13 został zaprojektowany z myślą o elastyczności, umożliwiając montaż różnorodnych systemów szynowych i płyt montażowych.
• Brak cokołu w zestawie: Pozwala to na indywidualny dobór podstawy montażowej w zależności od specyfiki podłoża i wymagań instalacyjnych obiektu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie wymagań normy IEC/EN 62208 gwarantuje, że pusta obudowa przeszła testy w zakresie wytrzymałości dielektrycznej, odporności na korozję oraz stabilności termicznej. Pierwsza klasa ochronności nakłada obowiązek zapewnienia ciągłości obwodu ochronnego, co jest realizowane poprzez dedykowane punkty uziemiające na drzwiach i korpusie.

Zastosowanie

Obudowa ETI HXS400 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem dla:

• Głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych.
• Systemów sterowania procesami technologicznymi wymagających dużej liczby sterowników PLC i modułów I/O.
• Centrów przetwarzania danych jako obudowa dla systemów zasilania gwarantowanego.
• Instalacji fotowoltaicznych o dużej mocy, gdzie wymagana jest ochrona aparatury przed zapyleniem.

Wskazówki Montażowe

Podczas instalacji obudowy stojącej HXS400 należy zwrócić szczególną uwagę na wypoziomowanie podłoża przed osadzeniem konstrukcji. Ze względu na wysokość 2000 mm, zaleca się kotwienie obudowy do ściany lub stosowanie odpowiednio dobranych cokołów systemowych ETI w celu zwiększenia stabilności. Przy montażu aparatury generującej ciepło, należy uwzględnić odpowiednią cyrkulację powietrza, wykorzystując dedykowane przepusty kablowe i ewentualne systemy wentylacji wymuszonej. Wszystkie połączenia ochronne (linki uziemiające drzwi) powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta, aby zapewnić pełne bezpieczeństwo użytkowania.

FAQ

• Czy obudowa zawiera płytę montażową? Prezentowany model to obudowa pusta, co pozwala na pełną personalizację wnętrza poprzez dobór dedykowanych płyt montażowych lub systemów ramowych dostępnych w ofercie ETI.
• Jaki cokół pasuje do tego modelu? Do obudowy o wymiarach podstawy 1050x400 mm należy dobrać cokół systemowy o odpowiadających parametrach szerokości i głębokości.
• Czy drzwi można zamontować jako lewo- lub prawostronne? Tak, konstrukcja zawiasów zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co ułatwia adaptację rozdzielnicy w ciasnych pomieszczeniach technicznych.
