Obudowa stojąca pusta, IP41, kl. I RAL7035 (800x1850x250) z cokołem 100 mm LXN250 3-12 PHN1 | 001321804 Eti

Opis i Kluczowe Cechy

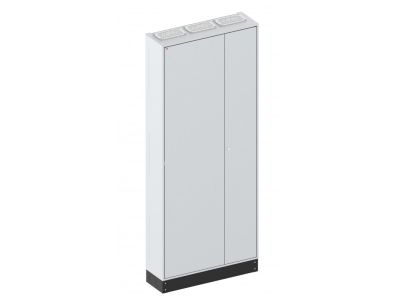

Obudowa stojąca pusta LXN250 3-12 PHN1 to konstrukcja klasy I w kolorze szarym RAL7035, wyposażona w 100-milimetrowy cokół. Przeznaczona do montażu aparatury elektrycznej i elektronicznej w szafach sterowniczych oraz systemach automatyki. Stopień ochrony IP41 gwarantuje zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 1 mm i pionowym kapaniem wody. Wymiary zewnętrzne 800x1850x250 mm (szer./wys./gł.) zapewniają odpowiednią przestrzeń montażową dla większości aplikacji przemysłowych.

• Stopień ochrony IP41: Ochrona przed ciałami stałymi o średnicy >1 mm i pionowym kapaniem wody – odpowiednia dla suchych i lekko wilgotnych pomieszczeń.
• Klasa ochronności I: Uziemienie ochronne zapewnia dodatkową ochronę przed porażeniem prądem w przypadku uszkodzenia izolacji.
• Cokół 100 mm: Podwyższona stabilność konstrukcji, ułatwiająca montaż i zapewniająca odpowiednią wentylację.
• Kolor RAL7035 (szary): Neutralny design kompatybilny z większością systemów szaf sterowniczych i aparatury modułowej.
• Wymiary 800x1850x250 mm: Duża pojemność montażowa umożliwiająca instalację rozbudowanych układów sterowania i zasilania.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami EN 62208 (puste obudowy), PN-EN 61439-1 (rozdzielnice i sterownice) oraz EN 61439-2. Spełnia klasę ochronności I zgodnie z normą PN-EN 61140.

Zastosowanie

Obudowa stojąca LXN250 3-12 PHN1 znajduje zastosowanie w instalacjach przemysłowych, budynkach komercyjnych oraz obiektach użyteczności publicznej, gdzie wymagana jest odpowiednia ochrona aparatury.

• Mocowanie rozdzielnic sterowniczych i układów automatyki w halach produkcyjnych.
• Instalacje w budynkach biurowych i centrach danych – ochrona serwerów i urządzeń sieciowych.
• Systemy zasilania awaryjnego (UPS) i bateryjne w układach bezpieczeństwa.
• Szafy sterownicze w instalacjach wentylacji, klimatyzacji i ogrzewania (HVAC).
• Ochrona aparatury pomiarowej i kontrolno-pomiarowej w obiektach przemysłowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będą prowadzone prace. Obudowę należy posadowić na stabilnym podłożu, zachowując odpowiednią przestrzeń wentylacyjną. Uziemienie ochronne (klasa I) musi być wykonane zgodnie z wymogami normy PN-HD 60364-5-54. Po montażu aparatury zaleca się sprawdzenie poprawności uziemienia i szczelności drzwi. Regularna konserwacja obejmuje czyszczenie powierzchni i sprawdzanie stanu uszczelek.

FAQ

• Czy obudowa posiada drzwi? Na podstawie nazwy produktu nie można stwierdzić, czy obudowa wyposażona jest w drzwi. W standardowej konfiguracji "pusta" oznacza brak aparatury montażowej, ale konstrukcja może zawierać drzwi w zależności od wersji.
• Jaki jest zakres temperatury pracy? Dokładny zakres nie został podany w danych produktu. Zaleca się stosowanie w środowiskach o temperaturze od -5°C do +40°C, zgodnie z typowymi wymaganiami dla obudów klasy I.
• Czy obudowa nadaje się do montażu na zewnątrz? Stopień ochrony IP41 nie zapewnia pełnej ochrony przed działaniem czynników atmosferycznych. Przeznaczona jest do stosowania wewnątrz suchych lub lekko wilgotnych pomieszczeń.
