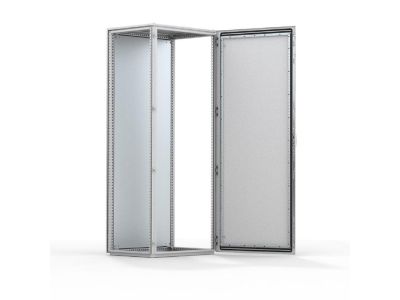

Obudowa stojąca modułowa metalowa 2000x800x500 IP55 z płytą montaż. drzwi pojed. RAL7035 MCS20085R5 | MCS20085R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCS20085R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 2000 mm wysokości, 800 mm szerokości oraz 500 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych otwartych profili. Zastosowany wzorzec otworów co 25 mm, zgodny z normą DIN 43660, umożliwia nieograniczone możliwości aranżacji aparatury modułowej oraz akcesoriów montażowych.

• Solidna konstrukcja: Rama oraz panele wykonane ze stali o grubości 1,5 mm, natomiast drzwi frontowe ze stali o grubości 2 mm, co zapewnia wysoką odporność mechaniczną.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co pozwala na stabilne mocowanie ciężkich podzespołów elektrotechnicznych. Płyta posiada funkcję regulacji głębokości w krokach co 25 mm.
• Bezpieczeństwo: 4-punktowy system ryglowania z zamkiem dwupiórowym 3 mm gwarantuje szczelne domknięcie i ochronę przed dostępem osób niepowołanych.
• Stopień ochrony IP55: Skuteczna bariera przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów wewnętrznych i przestojów technologicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi. Rama szafy posiada perforację zgodną z normą DIN 43660, co zapewnia pełną kompatybilność z systemami zabudowy modułowej. Stopień ochrony IP55 potwierdza wysoką szczelność obudowy, a zastosowanie stali malowanej proszkowo w kolorze RAL 7035 zapewnia odporność na korozję i estetyczny wygląd w środowisku przemysłowym. Wszystkie panele są fabrycznie wyposażone w kołki uziemiające, co ułatwia realizację ochrony przeciwporażeniowej.

Zastosowanie

Szafa MCS20085R5 znajduje szerokie zastosowanie w sektorze energetycznym i automatyki przemysłowej. Jest idealnym rozwiązaniem do budowy rozdzielnic głównych, systemów sterowania procesami technologicznymi oraz centrów dystrybucji energii. Dzięki modułowej budowie i możliwości łączenia szaf w szeregi, inżynierowie mogą tworzyć rozbudowane zestawy obudów dostosowane do specyficznych wymagań obiektowych. Wysoka nośność płyty montażowej sprawia, że produkt doskonale nadaje się do montażu ciężkich falowników, styczników oraz transformatorów.

Wskazówki Montażowe

Montaż szafy powinien odbywać się na wypoziomowanym podłożu. Dzięki zdejmowalnemu panelowi dachowemu oraz wieloczęściowym płytom dolnym, wprowadzanie kabli o dużych przekrojach jest znacznie ułatwione. Drzwi szafy osadzone są na czterech zawiasach, które umożliwiają zmianę kierunku otwierania (lewo/prawo) w zależności od potrzeb instalacji. Podczas montażu aparatury należy wykorzystać zintegrowany wzorzec otworów 25 mm, co pozwala na precyzyjne rozmieszczenie szyn DIN i korytek kablowych. Zaleca się stosowanie dedykowanych akcesoriów uziemiających do połączenia wszystkich elementów ruchomych z główną szyną wyrównawczą.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy.
• Jaki jest standardowy kolor obudowy? Obudowa jest malowana proszkowo w standardowym kolorze przemysłowym RAL 7035 (jasnoszary).
• Czy szafa posiada płytę montażową w komplecie? Tak, szafa dostarczana jest z ocynkowaną płytą montażową o grubości 3 mm, przymocowaną na zewnątrz opakowania dla ułatwienia logistyki.
• Czy można zmienić wkładkę zamka? Tak, system ryglowania pozwala na wymianę standardowej wkładki dwupiórowej na wkładki bębenkowe lub uchwyty typu T dostępne w ofercie akcesoriów.
