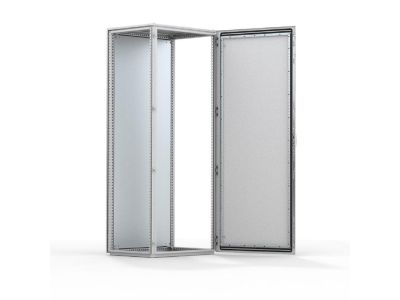

Obudowa stojąca modułowa metalowa 2000x800x400 IP55 z płytą montaż. drzwi pojed. RAL7035 MCS20084R5 | MCS20084R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa serii MCS o wymiarach 2000x800x400 mm to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Hoffman (Eldon), zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych i automatyki przemysłowej. Wykonana z wysokiej jakości stali miękkiej, szafa charakteryzuje się wyjątkową sztywnością dzięki ramie zgrzewanej liniowo z odwróconych profili otwartych. Rama ta posiada perforację zgodną z normą DIN 43660 z rastrem otworów co 25 mm, co umożliwia nieograniczone możliwości rozbudowy wewnętrznej.

• Solidna konstrukcja: Rama oraz panele wykonane ze stali o grubości 1,5 mm, natomiast drzwi frontowe ze stali o grubości 2 mm, co zapewnia wysoką odporność mechaniczną.
• Płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, co pozwala na stabilny montaż ciężkiej aparatury modułowej i sterowniczej. Płyta posiada funkcję regulacji głębokości w odstępach co 25 mm.
• Stopień ochrony IP55: Skuteczna ochrona przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii komponentów i kosztownych przestojów produkcyjnych.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm gwarantuje bezpieczeństwo i doskonały docisk uszczelki bez zajmowania przestrzeni montażowej wewnątrz szafy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami inżynieryjnymi. Rama szafy bazuje na wzorcu otworów 25 mm według normy DIN 43660, co zapewnia pełną kompatybilność z systemowymi akcesoriami montażowymi. Wysoki stopień ochrony IP55 potwierdza szczelność obudowy w trudnych warunkach przemysłowych. Wszystkie panele obudowy są fabrycznie przygotowane do uziemienia i wyposażone w dedykowane kołki uziemiające, co jest kluczowe dla zachowania ciągłości ochronnej i bezpieczeństwa użytkowania instalacji elektrycznej.

Zastosowanie

Szafa modułowa MCS20084R5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym wyborem do budowy rozdzielnic niskiego napięcia, systemów sterowania procesami technologicznymi oraz centrów danych. Dzięki możliwości łączenia szaf w szeregi, inżynierowie mogą tworzyć rozbudowane zestawy obudów dostosowane do specyficznych wymagań obiektu. Wykończenie w kolorze RAL 7035 (jasnoszary) zapewnia estetyczny wygląd i odporność na korozję w środowiskach wewnętrznych.

Wskazówki Montażowe

Montaż aparatury ułatwia demontowalny panel dachowy oraz wieloczęściowa płyta dolna, która pozwala na wygodne wprowadzenie kabli o dużych przekrojach. Drzwi szafy osadzone są na czterech zawiasach, co umożliwia ich łatwą zamianę stron (lewo/prawo) w zależności od warunków lokalowych. Podczas montażu płyty montażowej zaleca się wykorzystanie akcesorium MPD02 w celu precyzyjnego ustawienia głębokości. Należy pamiętać o dokręceniu wszystkich punktów uziemiających zgodnie z dokumentacją techniczną, aby zapewnić pełną ochronę przeciwporażeniową.

FAQ

• Czy panele boczne są częścią zestawu? Nie, panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na elastyczne łączenie szaf w zestawy.
• Jaki jest standardowy zamek w tej obudowie? Szafa wyposażona jest w 4-punktowy system ryglowania z wkładką dwupiórową 3 mm. Istnieje możliwość wymiany wkładki na bębenkową lub uchwyt typu T.
• Czy płyta montażowa jest dostarczana wewnątrz szafy? Płyta montażowa jest dostarczana i przymocowana na zewnątrz opakowania szafy, co ułatwia logistykę i przygotowanie do montażu.
• Czy szafa posiada uziemienie? Tak, wszystkie panele są uziemione przez osprzęt wewnętrzny i posiadają oddzielne kołki uziemienia.
