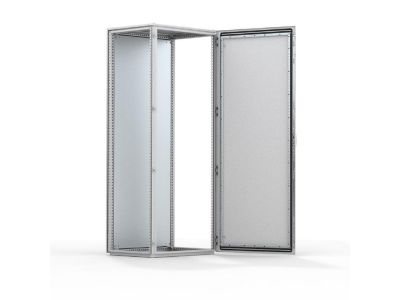

Obudowa stojąca modułowa metalowa 2000x600x500 IP55 z płytą montaż. drzwi pojed. RAL7035 MCS20065R5 | MCS20065R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa stojąca modułowa MCS20065R5 o wymiarach 2000x600x500 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon), zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii i automatyki przemysłowej. Konstrukcja oparta jest na ramie zgrzewanej liniowo z odwróconych profili otwartych, co zapewnia wyjątkową sztywność mechaniczną oraz nośność. Wykorzystanie stali malowanej o grubości 1,5 mm dla ramy, dachu i paneli tylnych, w połączeniu z drzwiami o grubości 2 mm, gwarantuje trwałość i odporność na odkształcenia.

• Wysoki stopień ochrony: Klasa szczelności IP55 skutecznie chroni wrażliwe komponenty elektroniczne przed pyłem oraz strumieniami wody, co minimalizuje ryzyko awarii i kosztownych przestojów.
• Solidna płyta montażowa: Wykonana z ocynkowanej stali o grubości 3 mm, umożliwia stabilny montaż ciężkiej aparatury modułowej i sterowniczej.
• System ryglowania: 4-punktowy zamek z wkładką dwupiórową 3 mm zapewnia bezpieczeństwo i doskonały docisk uszczelki, nie zajmując przy tym przestrzeni roboczej wewnątrz szafy.
• Modułowość: Rama posiada wzorzec otworów co 25 mm zgodny z normą DIN 43660, co pozwala na nieograniczone możliwości rozbudowy i montażu akcesoriów wewnętrznych.

Zgodność z Normami

Szafa sterownicza MCS20065R5 została zaprojektowana i wykonana zgodnie z rygorystycznymi standardami przemysłowymi. Perforacja ramy oparta na rastrze 25 mm jest w pełni zgodna z normą DIN 43660, co ułatwia integrację z systemami szynowymi i wspornikami innych producentów. Stopień ochrony IP55 potwierdza odporność obudowy na czynniki zewnętrzne, a system uziemienia wszystkich paneli poprzez dedykowane kołki uziemiające zapewnia bezpieczeństwo użytkowania i zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokiej wytrzymałości, obudowa MCS znajduje szerokie zastosowanie w sektorze energetycznym i produkcyjnym. Jest idealnym wyborem dla:

• Głównych rozdzielnic niskiego napięcia w zakładach przemysłowych.
• Systemów sterowania procesami technologicznymi (PLC, falowniki, softstarty).
• Centrów przetwarzania danych i infrastruktury telekomunikacyjnej.
• Aplikacji wymagających łączenia szaf w szeregi (systemy modułowe).

Wskazówki Montażowe

Montaż obudowy MCS20065R5 jest zoptymalizowany pod kątem wygody instalatora. Płyta montażowa posiada funkcję składania na pół, co ułatwia jej wsuwanie do wnętrza szafy nawet w ciasnych pomieszczeniach. Dzięki akcesorium MPD02 możliwa jest regulacja głębokości osadzenia płyty w odstępach co 25 mm. Drzwi wyposażone w cztery zawiasy mogą być montowane jako lewo- lub prawostronne, zależnie od warunków lokalowych. Należy pamiętać, że panele boczne są dostarczane jako oddzielne akcesorium, co pozwala na swobodne łączenie szaf w zestawy. Wszystkie panele zewnętrzne są uziemione fabrycznie, jednak przy montażu aparatury należy zapewnić ciągłość połączeń ochronnych zgodnie ze schematem elektrycznym.

FAQ

• Czy szafa zawiera panele boczne w zestawie? Nie, panele boczne są traktowane jako akcesorium i należy je dokupić osobno, co wynika z modułowego charakteru serii MCS pozwalającej na łączenie szaf.
• Jaki jest standardowy zamek w tej obudowie? Szafa wyposażona jest w 4-punktowy system ryglowania z wkładką dwupiórową 3 mm. Istnieje możliwość wymiany wkładki na bębenek lub uchwyt typu T.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów i ramy pozwala na łatwą zmianę kierunku otwierania drzwi z prawostronnego na lewostronny.
• Z jakiego materiału wykonana jest płyta montażowa? Płyta montażowa wykonana jest z blachy stalowej ocynkowanej o grubości 3 mm, co zapewnia doskonałą przewodność dla celów EMC oraz wysoką sztywność.
